[26] 네트워크 Packet Tracer Router 설정 | Subnetting 실습 (2)

o_zeew 2022. 3. 11. 18:28

<문제1>

1. 할당된 네트워크 1.1.1.0/24

2. 서울과 부산을 연결하는 네트워크를 완성하세요!

3. 각 지역의 서버는 해당 네트워크의 첫번째 IP 사용

4. 각 지역의 PC는 두번째 IP 사용

5. DG주소는 각 지역네트워크의 마지막 IP 사용

6. DNS는 서울 서버의 IP 사용

7. 서울-부산 연결은 네트워크의 앞쪽부터 순차적으로

문제

1. Subnetting

   - 서울은 Default Gateway 포함 63개의 IP를 사용중이기 때문에 네트워크와 브로드캐스트 IP를 더하면 65개의 IP가

     필요 > 64개는 부족하기 때문에 128개 할당

   - 부산은 Defualt Gateway 포함 31개의 IP를 사용중이기 때문에 네트워크와 브로드캐스트 IP를 더하면 33개의 IP가

     필요 > 32개는 부족하기 때문에 64개를 할당

   - 서울 - 부산 구역에 남은 IP 할당

Subnetting 계획표



2. 서울 지역 조건에 맞게 IP 할당

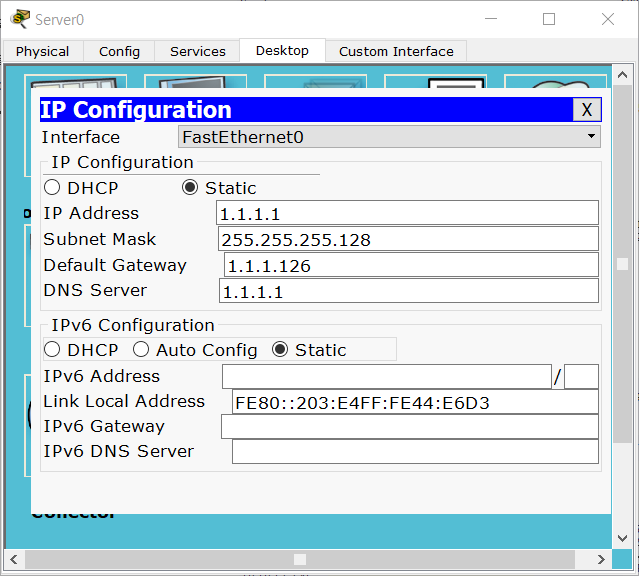

서울 서버 첫번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당
서울 PC 두번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당

3. 부산 지역 조건에 맞게 IP 할당

부산 서버 첫번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당
부산 PC 두번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당

4. 서울 Router 세팅

hostname, 평문패스워드, 암호문패스워드, 도메인서치방지, 패스워드암호화, 콘솔로그인시 패스워드 입력, 자동로그아웃 해지, 인터페이스 활성 시 입력중인 명령어 잘림 방지
interface fastEthernet 0/0 설정
interface fastEthernet 0/1 설정

5. 부산 Router 세팅

hostname, 평문패스워드, 암호문패스워드, 도메인서치방지, 패스워드암호화, 콘솔로그인시 패스워드 입력, 자동로그아웃 해지, 인터페이스 활성 시 입력중인 명령어 잘림 방지
interface fastEthernet 0/0 설정
interface fastEthernet 0/1 설정

6. Ping 테스트

서울 서버에서 서울 Router ping 성공

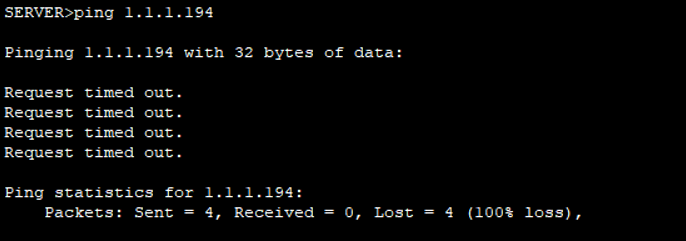

서울 서버에서 부산 Router ping 실패

7. [show ip route] 명령어를 사용해 서울 Router의 라우팅 테이블 확인

1.1.1.0/25 와 1.1.1.192/26 확인 가능 / 1.1.1.128/26 라우팅 테이블 인식 X

8. Static Routing

  * 서울 Router에게 부산 서버와  부산 PC로 가는 데이터를 부산 Router에게 보내는 정보만 입력하면

    부산 Router가 데이터를 받아서 알아서 해결

    IP - Subnet Mask - 본인 Interface / IP - Subnet Mask - 상대 IP

서울 Router
부산 Router
show ip route 명령어로 확인

9. Ping 테스트

서울 서버에서 부산 서버로의 통신 가능
최종





<문제2>

1. 할당된 네트워크 : 50.50.50.0/23

2. 서울과 부산을 연결하는 네트워크를 완성하세요!

3. 각 지역의 서버는 해당 네트워크의 첫번째 IP 사용

4. 각 지역의 PC는 두번째 IP 사용

5. DG주소는 각 지역네트워크의 마지막 IP 사용

6. DNS는 서울 서버의 IP 사용

7. 서울-부산 연결은 네트워크의 앞쪽부터 순차적으로

문제

1. Subnetting

   - 서울은 Default Gateway 포함 190개의 IP를 사용중이기 때문에 네트워크와 브로드캐스트 IP를 더하면 192개의 IP가

     필요 > 128개는 부족하기 때문에 256개 할당

   - 부산은 Defualt Gateway 포함 100개의 IP를 사용중이기 때문에 네트워크와 브로드캐스트 IP를 더하면 102개의 IP가

     필요 > 64개는 부족하기 때문에 128개를 할당

   - 서울 - 부산 구역에 남은 IP 할당

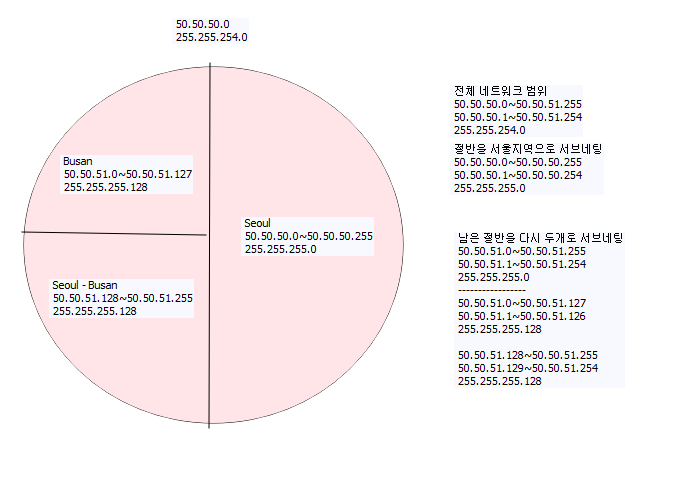

Subnetting 계획표

2. Router에 Serial 포트 삽입

반드시 Router의 전원을 끈 상태에서 삽입 (클릭 후 드래그)

2. 서울 지역 조건에 맞게 IP 할당

서울 서버 첫번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당
서울 PC 두번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당

3. 부산 지역 조건에 맞게 IP 할당

부산 서버 첫번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당
부산 PC 두번째 IP 할당 / DG 마지막 IP 할당 / DNS 서울 서버 IP 할당

4. 서울 Router 세팅

기본 설정
interface fastethernet 설정
interface serial 설정 / 시계 표시가 있는 Router만 clock rate 설정
static routing 설정
show ip route 명령어로 설정 확인

5. 부산 Router 세팅

기본 설정
interface fastethernet 설정
interface serial 설정
static routing 설정
show ip route 명령어로 설정 확인

6. Ping 테스트

서울 서버에서 부산 서버로 ping 통신 가능
최종
