(1) Inter VLAN

(2) L3 스위치

---

* 실습 준비(복습)

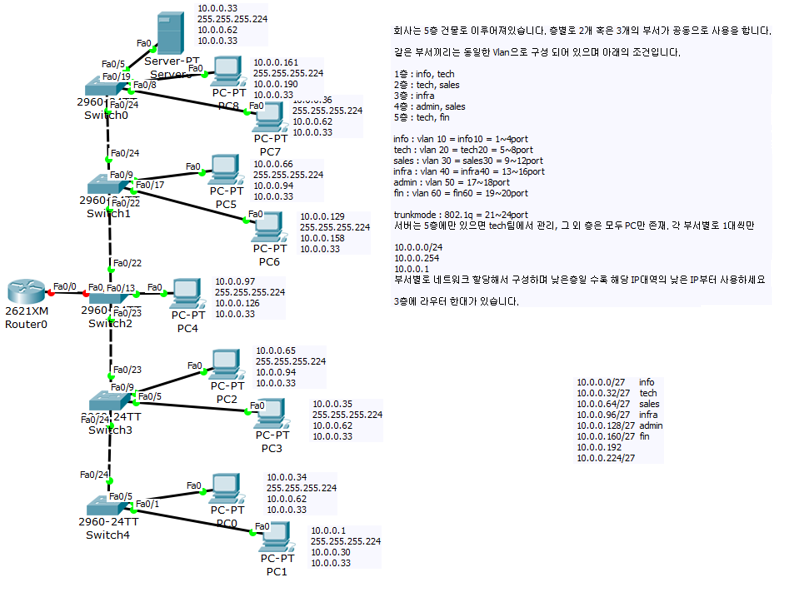

구성도

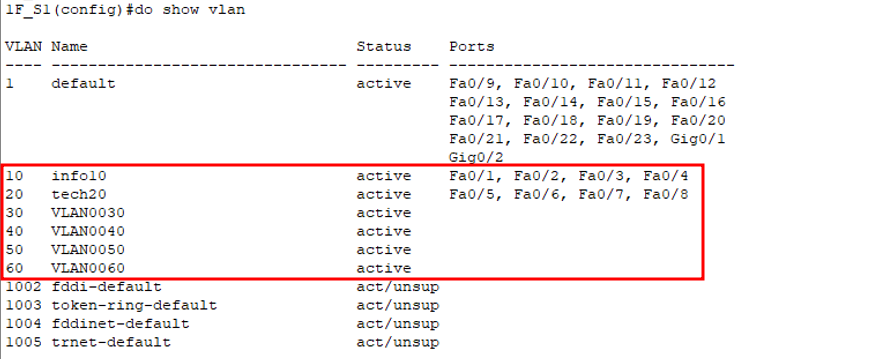

  - 각 스위치에 vlan 설정

  * 1층 스위치

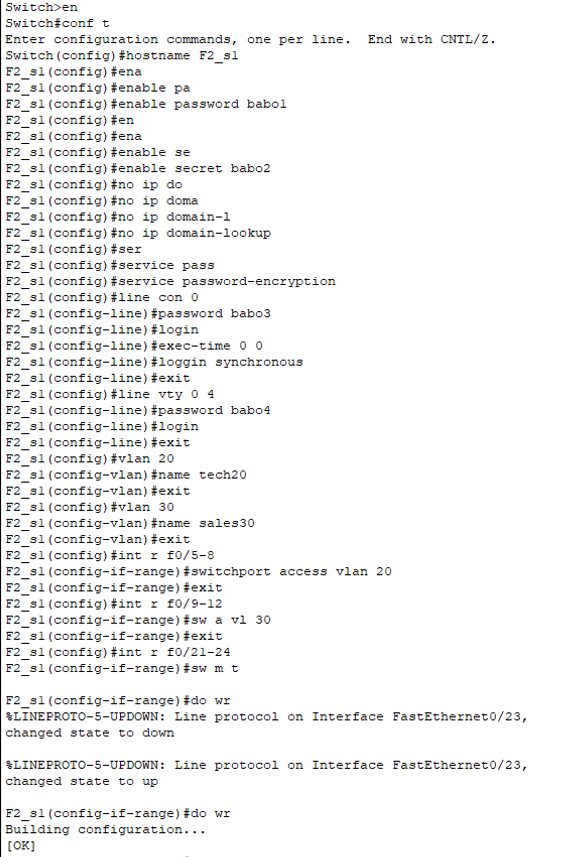

  * 2층 스위치



  * 3층 스위치



  * 4층 스위치



  * 5층 스위치





- 다른 네트워크를 통신시키기 위해서는 라우터 필요

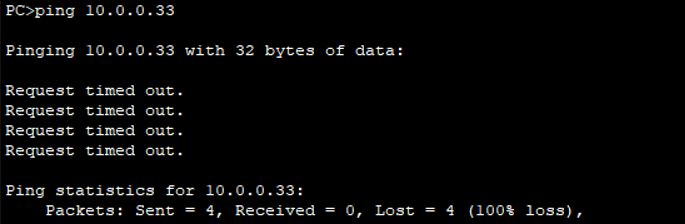

  * 현재 설정은 같은 VLAN끼리만 통신 가능

다른 vlan으로 통신 불가



---



1. Inter VLAN

  - 서로 다른 vlan 끼리 통신 가능

  - 가상의 인터페이스 생성 후 vlan끼리 연결, 라우터와 연결된 스위치는 반드시 trunk mode

  - 연결된 interface로 이동하여 no shutdown으로 활성화(IP 넣지 않음)



<Inter VLAN 실습>

  - Router 설정

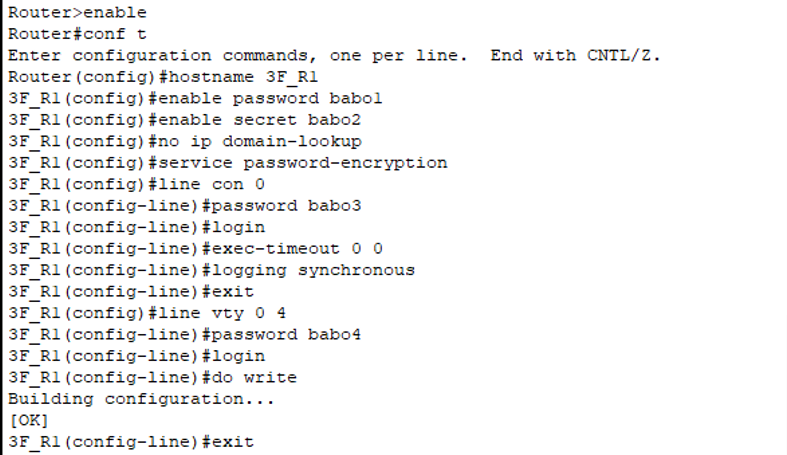

router 기본 설정



  - 상위 인터페이스 생성(활성화만 진행)

상위 인터페이스 생성



  - 상위 인터페이스 . 숫자(vlan과 동일하게 설정이 편리)



  - 인캡슐레이션 방식과 IP 주소 입력

인캡슐레이션 방식 / IP 주소와 서브넷 마스크 입력





  - 스위치가 지나가는 VLAN을 인식할 수 있도록 모든 VLAN을 생성

모든 스위치에 추가



  - Ping test





---



2. L3 스위치



  - 기본적으로 vlan1번에 속해있음

  - port에 게이트웨이 추가 시는 다른 port를 사용하지만 같은 IP를 사용해야하기 때문에 IP 충돌 발생

  - vlan1번에 게이트웨이 추가 시 전체 사용 가능

  - 스위치에 라우터 기능을 추가

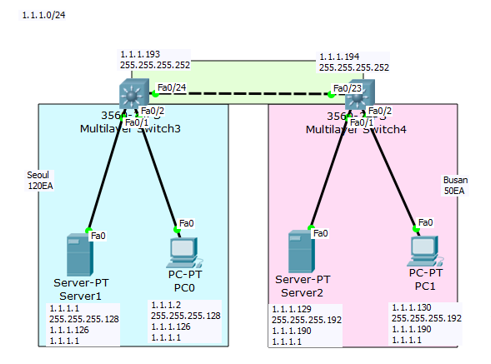

<L3 스위치 실습>

  - 스위치 설정

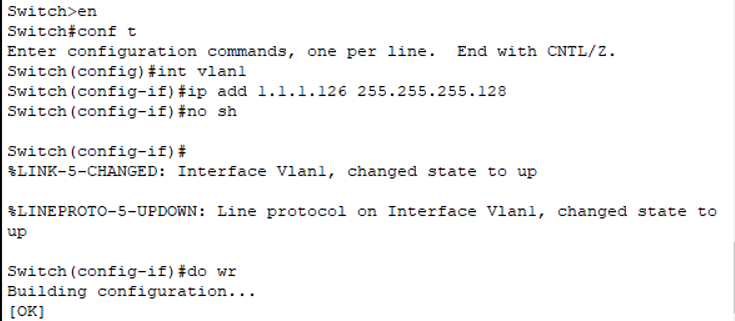

왼쪽 스위치 vlan1번에 게이트웨이 추가

게이트웨이로 ping 가능

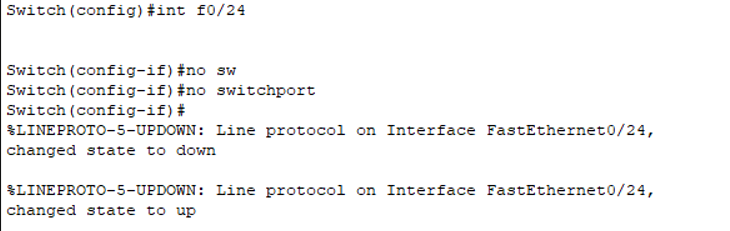

  - no switchport 선언

  * 라우터 기능을 사용하기 위해 스위치로 사용하지 않겠다는 설정

왼쪽 스위치

오른쪽 스위치



   - IP 설정

  * no switchport 선언을 한 스위치는 라우터 기능을 하기 때문에 IP 설정 가능

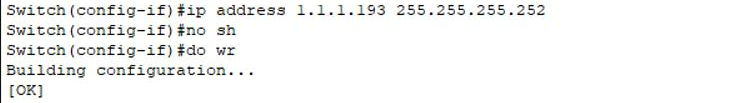

왼쪽 스위치 IP 설정



  - ip routing

  * 라우팅이 가능하도록 하는 명령어



  - routing table 확인

  * 현재 라우터는 자신과 직접 연결된 네트워크만 인식

왼쪽 스위치 라우팅 테이블



  - routing table 작성

   * interface는 자신이 내보낼 port

     ip는 상대방의 router ip

왼쪽 스위치에서 1.1.1.128 255.255.255.192 는 f0/24로 내보냄

routing table

오른쪽 스위치에서 1.1.1.0 255.255.255.128은 f0/23으로 내보냄

routing table

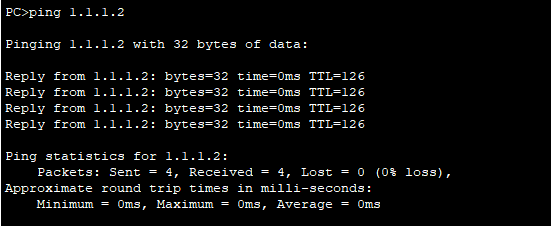

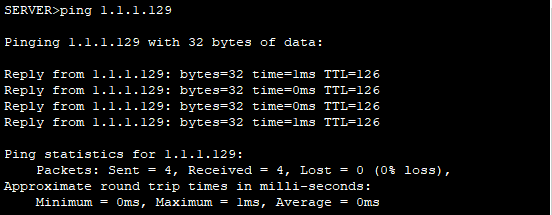

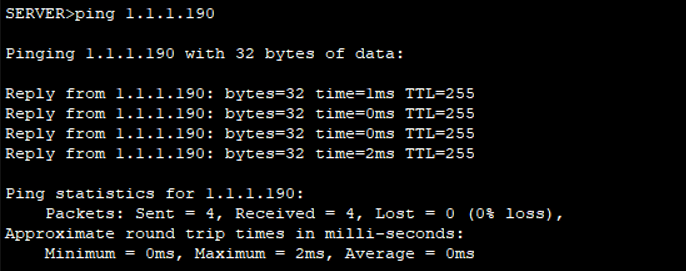

   - Ping test
