[43] Network - Packet Tracer | L3 스위치 실습

<실습 구성도>





  - Subnetting



---



<방법 1 : Routed Port - IEEE802.1Q>

  - 같은 네트워크 대역인 가운데 스위치와 오른쪽 스위치는 Trunk mode로 설정

  - 다른 네트워크 대역인 왼쪽 스위치와 가운데 스위치는 Routed Port로 설정







  1. 오른쪽 스위치 설정(Trunk mode)

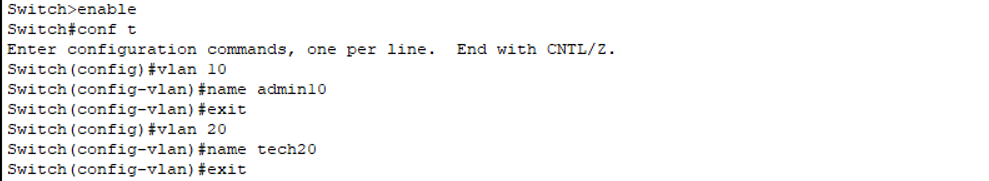

vlan 생성

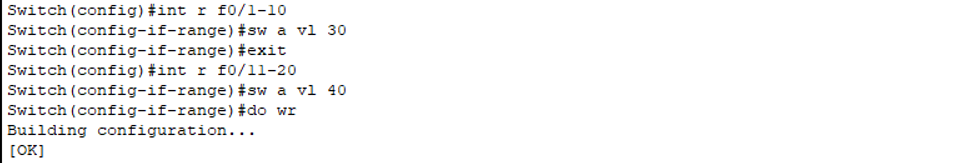

port 배치

Trunk mode 설정



  2. 가운데 스위치 설정(Trunk mode, Routed Port)

  * 오른쪽 스위치에서 trunk mode 설정을 할 때 연결되어있는 가운데 스위치도 자동으로 trunk mode 설정이 됨

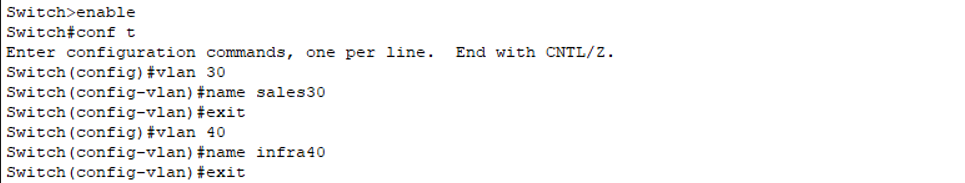

vlan 생성

port 배치

  *Routed Port 사용을 위해 vlan에 게이트웨이를 추가

vlan에 게이트웨이 추가

  * 스위치를 라우터로 사용하기 위해서 no switchport 명령어를 입력

ip routing 선언 후 ip 입력

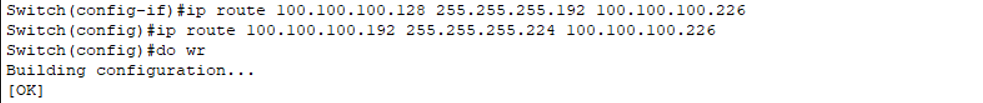

routing table 작성



  3. 왼쪽 스위치 설정(Routed Port)

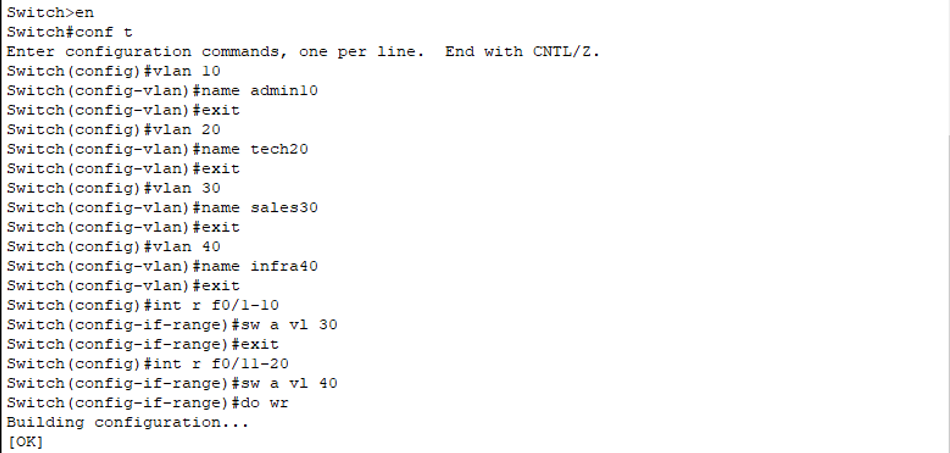

vlan 생성

port 배치

vlan에 게이트웨이 추가

ip routing 선언 후 ip 입력 / ping test

routing table 작성



  4. Ping Test





---

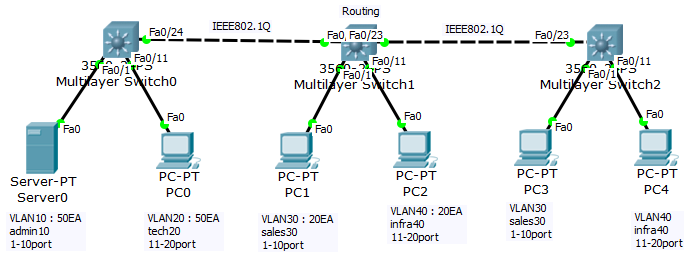

<방법 2 : IEEE802.1Q - IEEE802.1Q>

  - 모든 설정을 Trunk mode로 설정

  - 가운데 스위치의 vlan에 게이트웨이 주소 입력







  1. 오른쪽 스위치

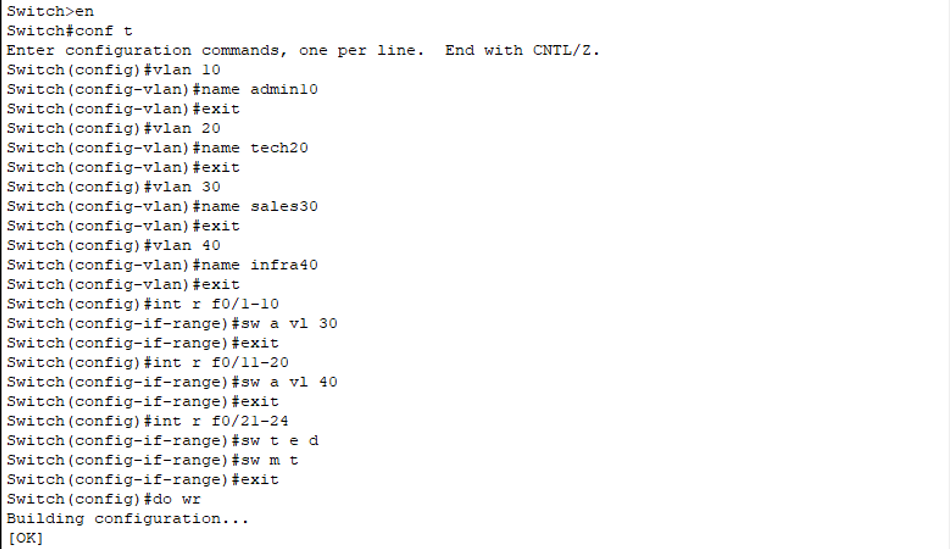

vlan 생성, port 배치, trunk mode 설정



  2. 가운데 스위치 설정

vlan 생성, port 배치, trunk mode 설정

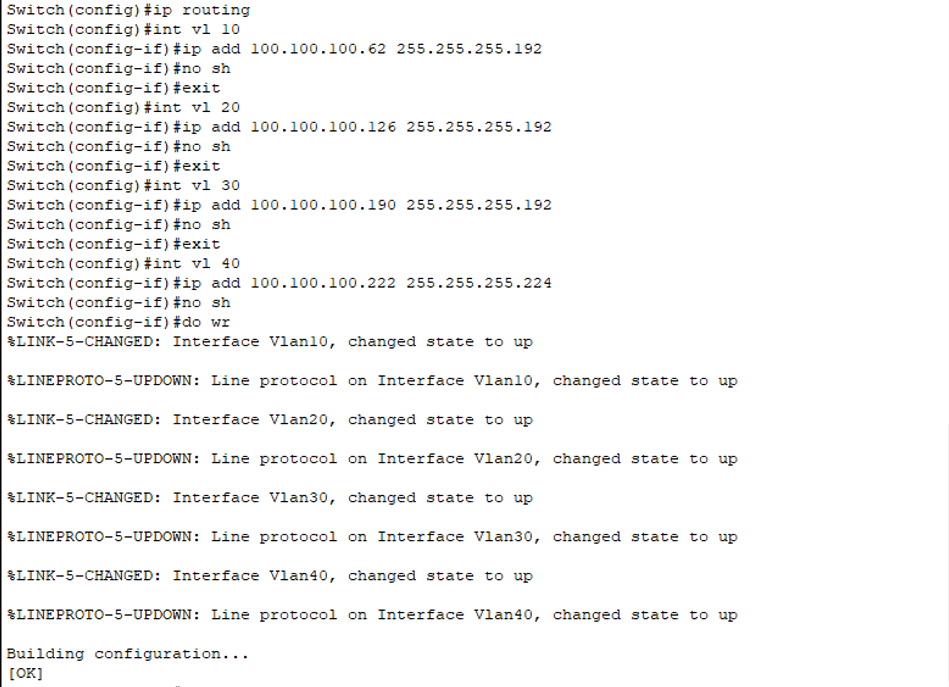

ip routing, 각 vlan에 게이트웨이 추가



   3. 왼쪽 스위치 설정

vlan 생성, port 배치, trunk mode 설정

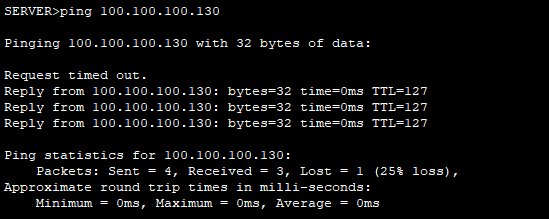

  4. Ping Test

  * Server 1에서 진행
