[45] Network - Packet Tracer | STP

(1) STP

(2) Port 지정 실습

(3) PVSTP

---

1. STP(Spanning Tree Protocol)

1. 브리질 루프를 해결하기 이해 IEEE에서 정의한 표준프로토콜
2. 원리는 스위치의 특정 포트를 논리적으로 차단하여 프레임 전송처리를 못하게 하는 것
3. Switch들간에 BPDU 프레임을 멀티캐스트로 교환하여 스위치들간에 물리적인 연결 상태와
   내부 토폴로지 변경 사항 및 루프의 위치를 결정하여 최종적으로 Switch Port를 차단


Bridge ID
1. 64bit 체계로 Switch 구분하는 식별자
2.priority 16bit(기본값 32768 + VLAN 1)
3.MAC Address 48bit
spanning -tree vlan 1 priority

show spanning -tree vlan1


STP 동작과정
1.Root Bridge 선출 : 브릿지 ID가 가장 낮은 스위치
2.Root Bridge 모든 포트는 Designated Port가 됨
3.Root Bridge에서 송신하는 BPDU를 가장 작은 Cost값에서 수신 할 수 있는 포트를 Root Port로 설정
4.나머지 port의 cost 값은 동일하기 때문에 Briged ID값이 높은 쪽이 대체포트로 지정되어 차단

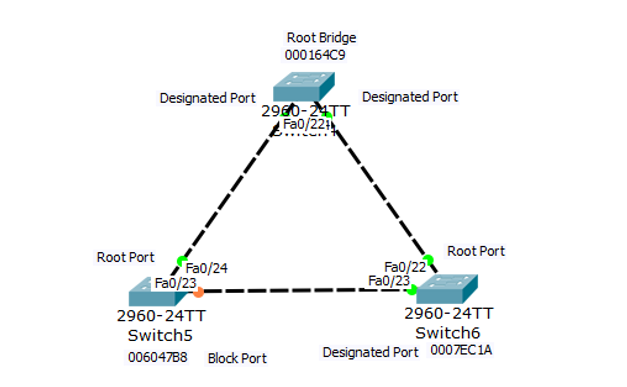

브릿지 ID가 제일 낮은 Switch4 = Root Bridge / Root Bridge로 가는 최소 cost port = Root Port

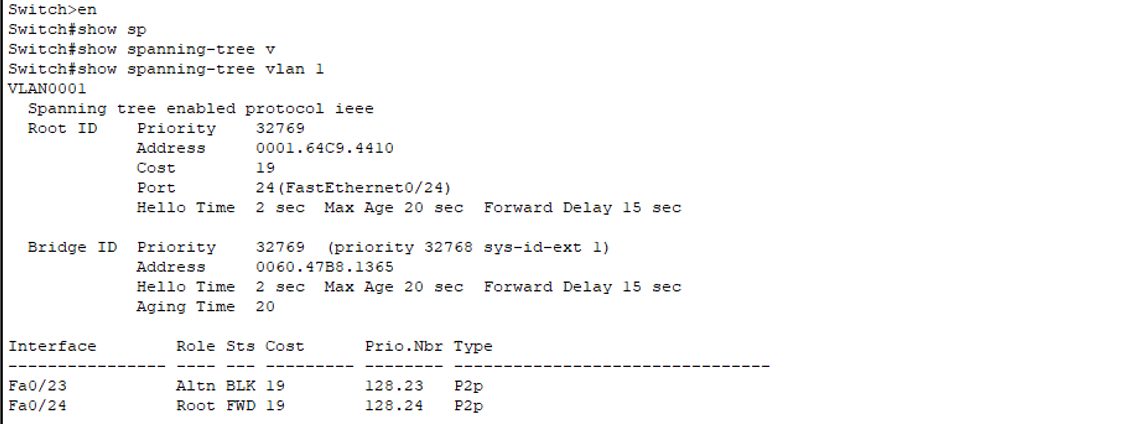

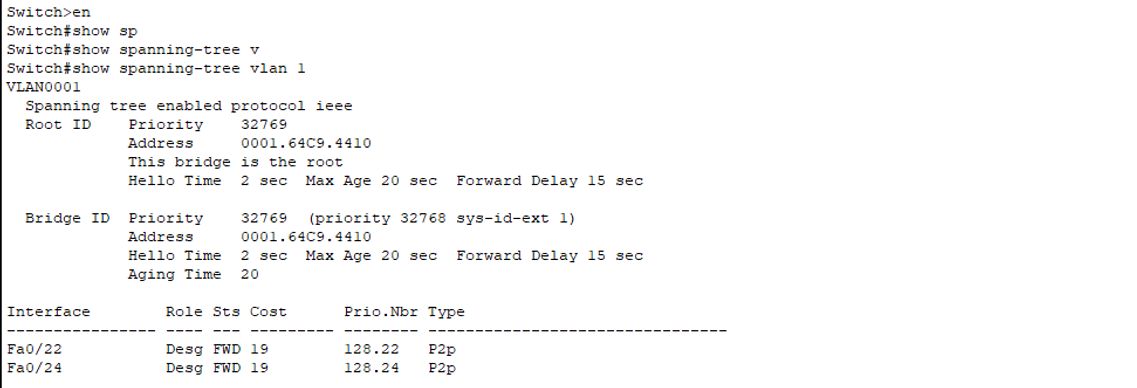

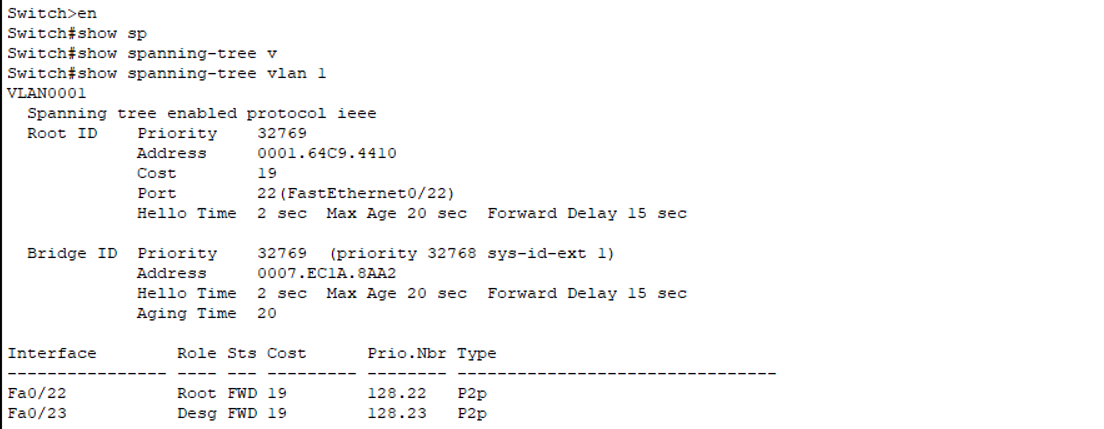

  * show spanning-tree vlan 1로 확인 가능

Switch 4

Switch 5

Switch 6



---

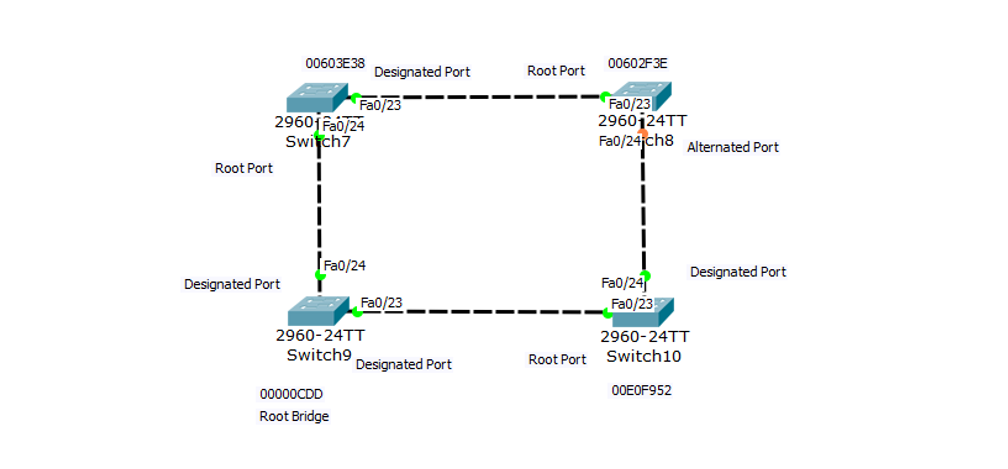

  * Rood Bridge : Bridge ID가 제일 낮은 Switch9

    Root Port : Root Bridge까지의 cost 값이 가장 적은 switch7 0/24 port, switch10 0/23 port

    Alternated Port : Switch7이 Switch10보다 Bridge ID가 낮기 때문에 Switch8 0/24 port



---



2. Port 지정 실습

  * Priority 값을 조정하여 Block Port를 원하는 곳에 설정할 수 있음





<Primary 명령어 사용>

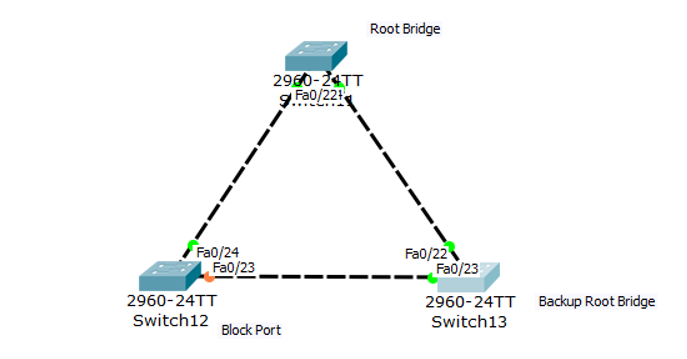

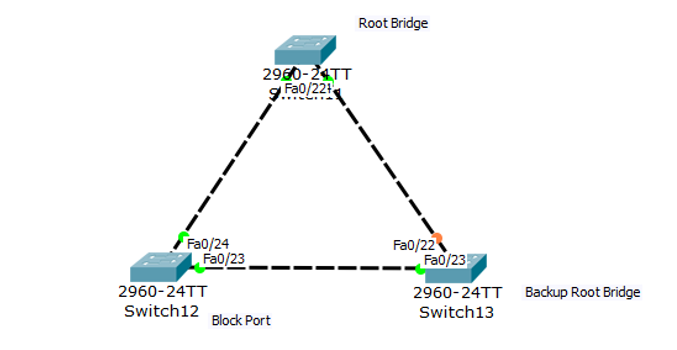

실습1

  - Switch12 0/23 port를 Block Port로 설정하기

  - Switch12 0/23 port와 가장 먼 Switch11이 Rood Bridge

  - 그 다음으로 먼 Switch13이 Backup Root Bridge

Switch13 0/22 Block Port

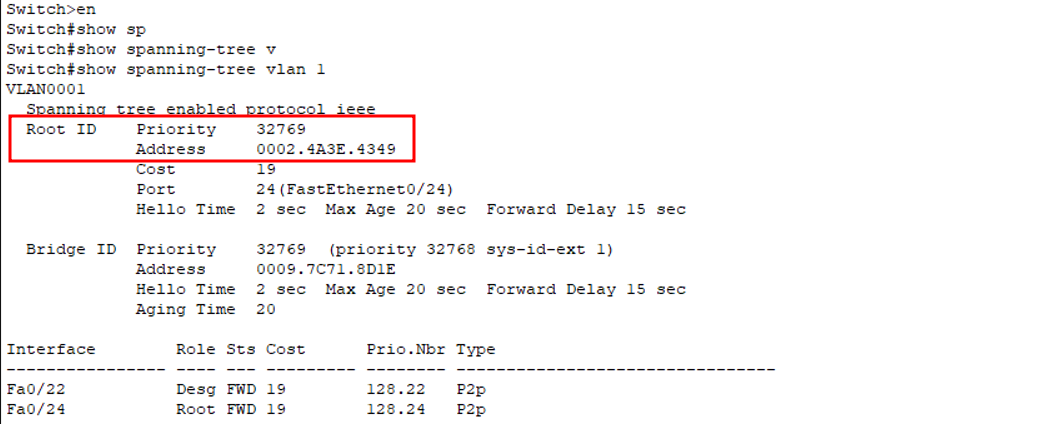

  - 현재 Rood Bridge 확인

현재 Root Bridge

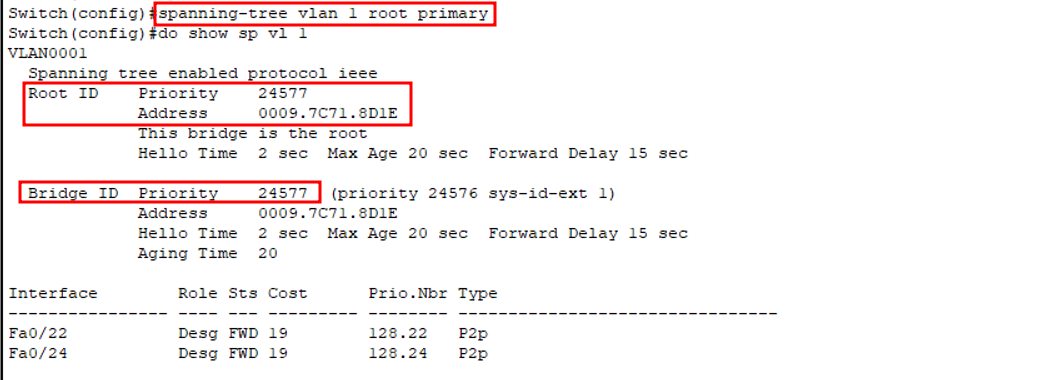

  - Switch11을 Root Bridge로 설정 후 확인

Root Bridge가 변경됨 / Switch11의 Priority 값이 변경됨

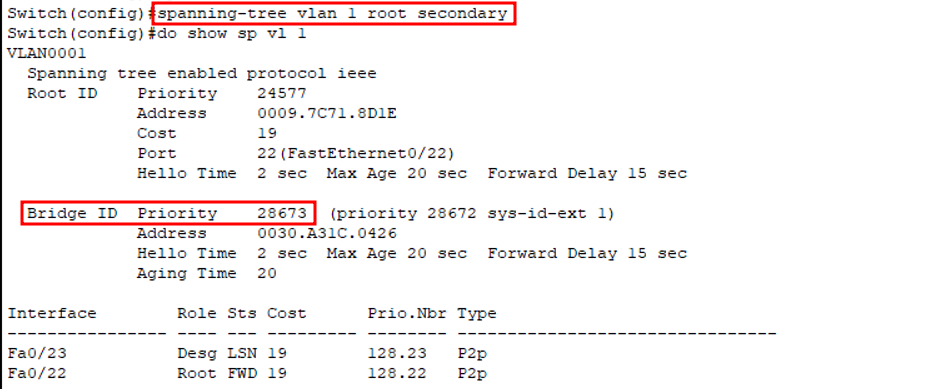

  - Switch12를 막기 위해 Switch13을 Backup Root Bridge로 설정

Switch13을 secondary로 설정 / Priority 값 변경됨



  - 확인

원하는 곳에 Block Port 설정 완료

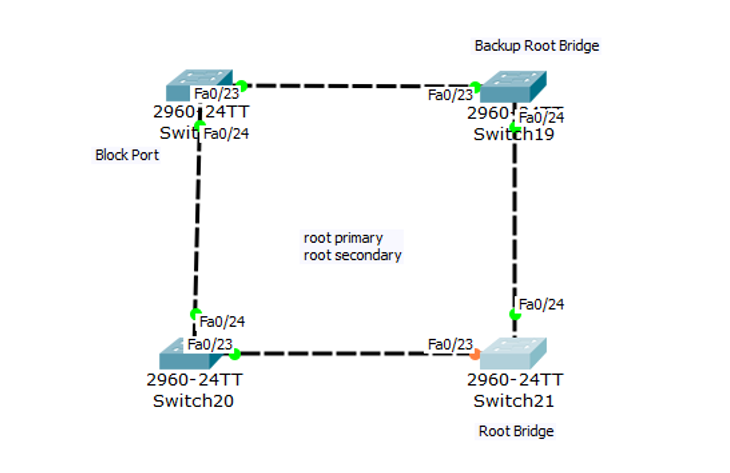

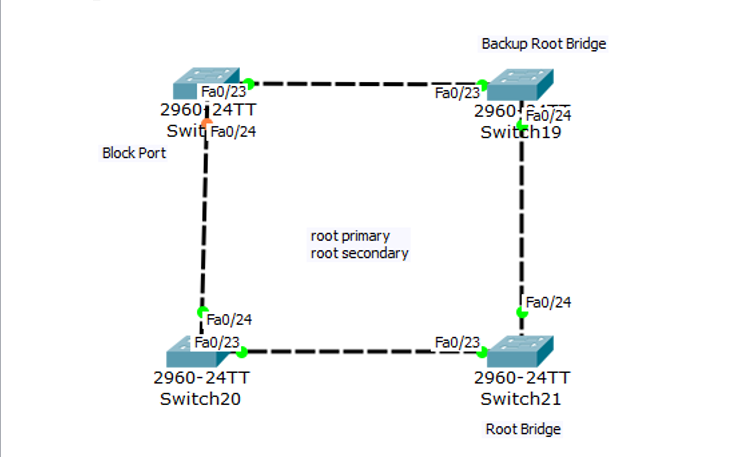

실습 2

  - Switch18 f0/24를 Block Port로 지정

  - 가장 먼 Switch21이 Root Bridge

  - 두번째로 먼 Switch19가 Backup Root Bridge





- Switch21를 Root Bridge로 설정

root primary 설정

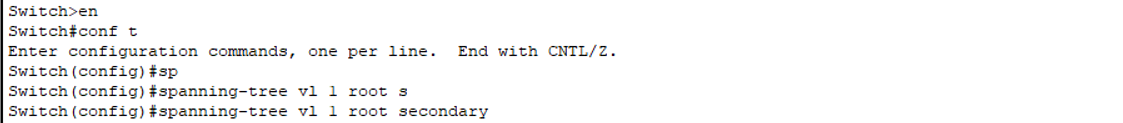

  - Switch19를 Backup Root Bridge로 설정

root secondary 설정



  - 확인

원하는 port를 지정하여 Block Port 설정 완료



---



<Priority 값 직접 변경>



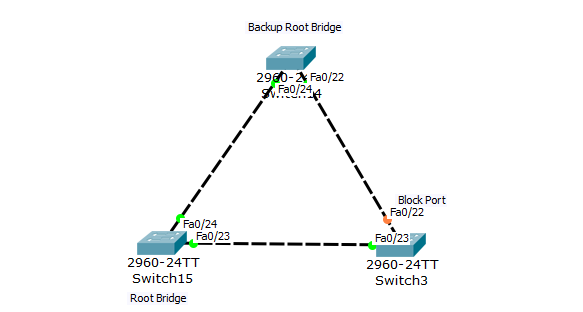

실습 1

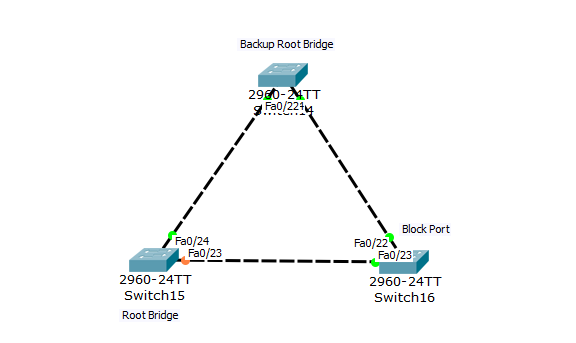

  - Switch16 0/22 port를 Block Port로 설정하기

  - Switch16 0/22 port와 가장 먼 Switch15가 Rood Bridge

  - 그 다음으로 먼 Switch14가 Backup Root Bridge

Switch15 f0/23 port가 Block Port

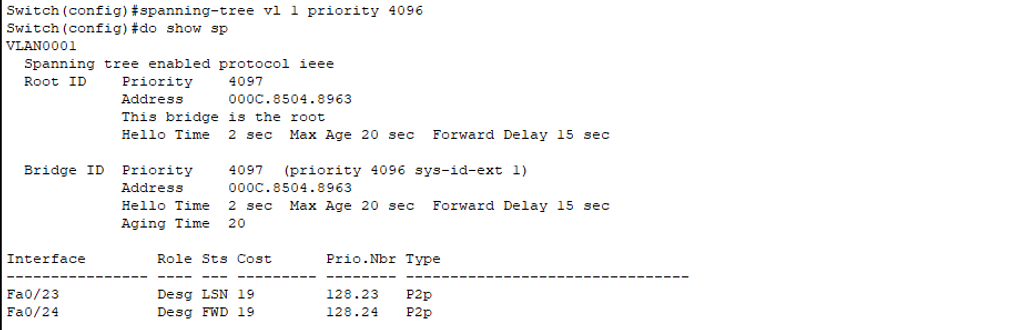

  - Switch15를 Root Bridge로 설정 (Priority 값을 가장 낮게 설정)

priority 값은 0부터 4096씩 증가 가능



  * Switch15의 Priority 값을 변경 하자마자 Port의 변화가 생김



  - Switch14를 Backup Root Bridge로 설정

priority 8192

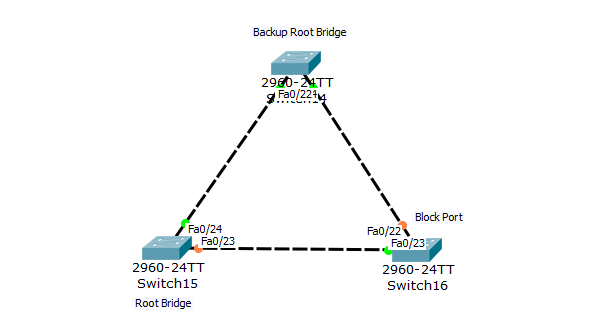

  - 확인

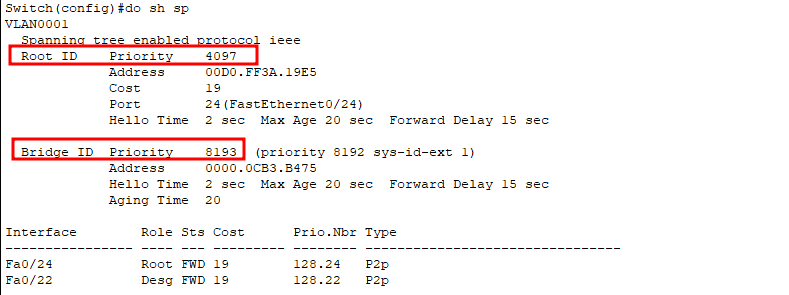

Rood Bridge의 Priority 4096+vlan1 / Switch14의 Priority 8192+vlan1



  - 원하는 곳에 Block Port 지정 완료

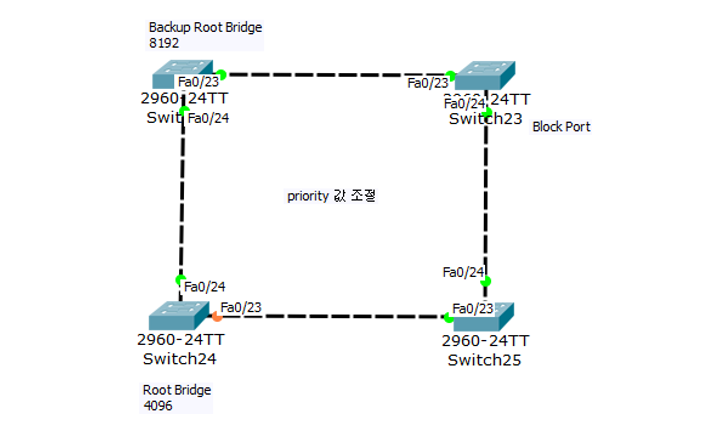

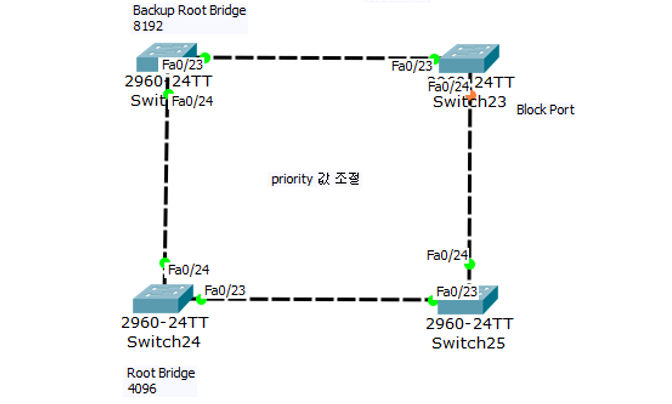

실습 2

  - Switch23 f0/24를 Block Port로 지정

  - Block Port에서 가장 먼 Switch24가 Root Bridge

  - 두번째로 먼 Switch22가 Bakcup Root Bridge





  - Switch24의 Priority 값 설정

priority 값을 4096으로 설정 후 확인



- Switch22의 Priority 값 설정

priority 값을 8192로 설정 후 확인



  - 확인



---



3. PVSTP (Per VLAN Spanning Tree Protocol)

  - VLAN별 Port 지정

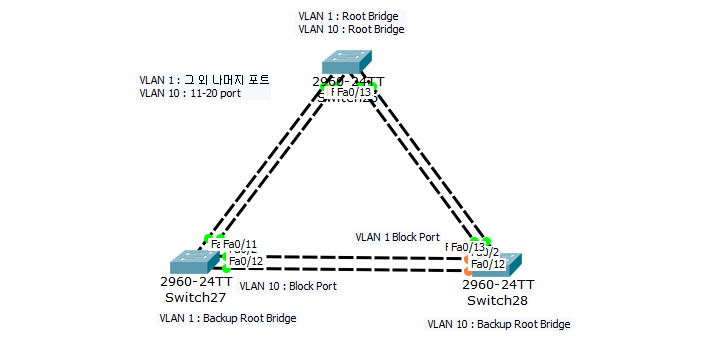

실습 1 - Primary 지정

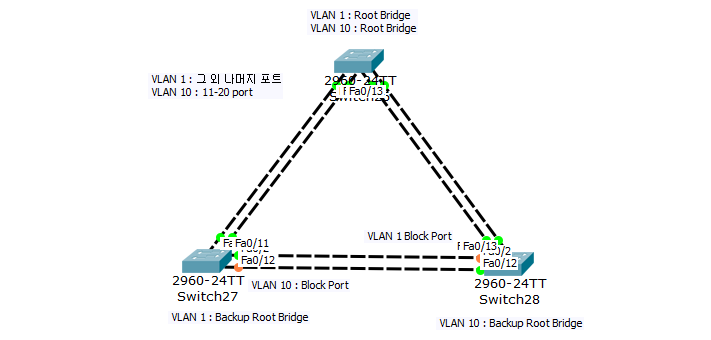

  - Switch28 vlan 1번이 Block 되기 위해서는 Switch26 vlan 1번이 Root Bridge

    Switch27 vlan 1번이 Badkup Root Bridge

  - Switch27 vlan 10번이 Block 되기 위해서는 Switch26 vlan 10번이 Root Bridge

    Switch28 vlan 10번이 Backup Root Bridge

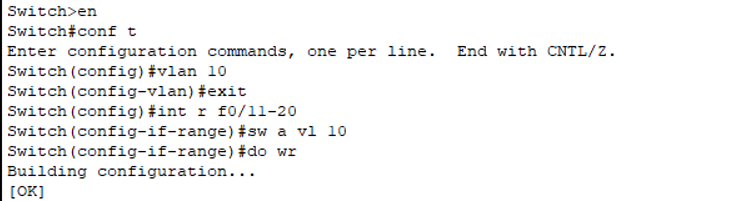

  - Vlan 생성 후 Port 배치 (모든 Switch)

vlan 1번은 존재하기 때문에 10번만 생성



  - Switch26 vlan 1, 10번을 Root Bridge로 설정



  - Switch27 vlan 1번을 Backup Root Bridge로 설정



  - Switch28 vlan 10번을 Backup Root Bridge로 설정



  - 확인

Block Port 설정 완료



* 아래 실습부터

vlan 1 : port 1-5

vlan 10 : port 6-10

vlan 20 : port 11-15

vlan 30 : port 16-20

그외 나머지 포트는 vlan 1

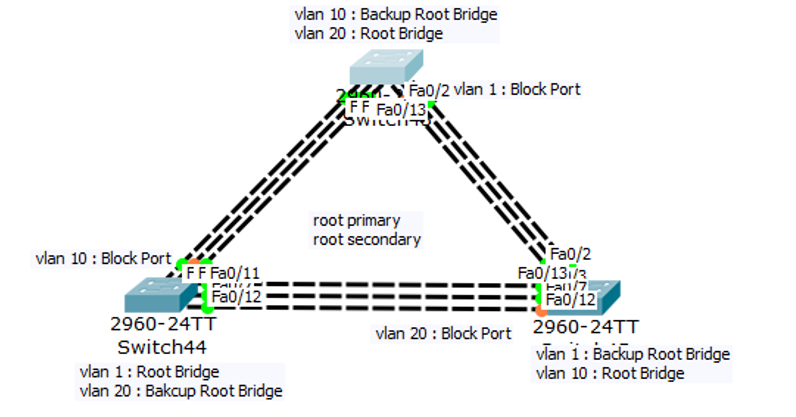

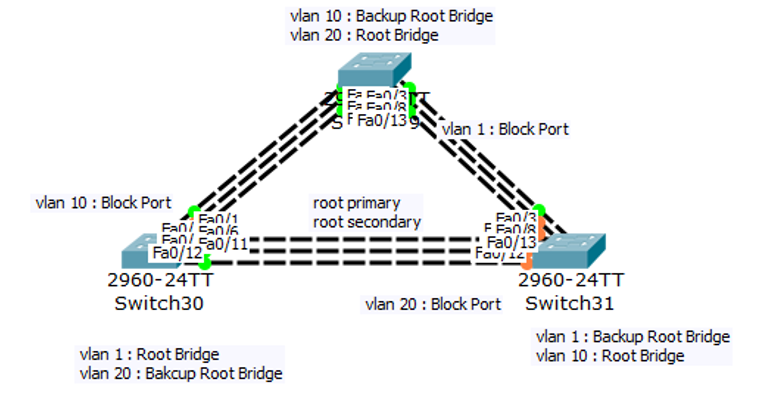

실습 2

  - Switch29 vlan 1번이 Block 되기 위해서는 Switch30 vlan 1번이 Root Bridge

    Switch31 vlan 1번이 Backup Root Bridge

  - Switch30 vlan 10번이 Block 되기 위해서는 Switch31 vlan 10번이 Root Bridge

    Switch29 vlan 10번이 Backup Root Bridge

  - Switch31 vlan 20번이 Block 되기 위해서는 Switch20 vlan 20번이 root Bridge

    Switch30 vlan 20번이 Backup Root Bridge

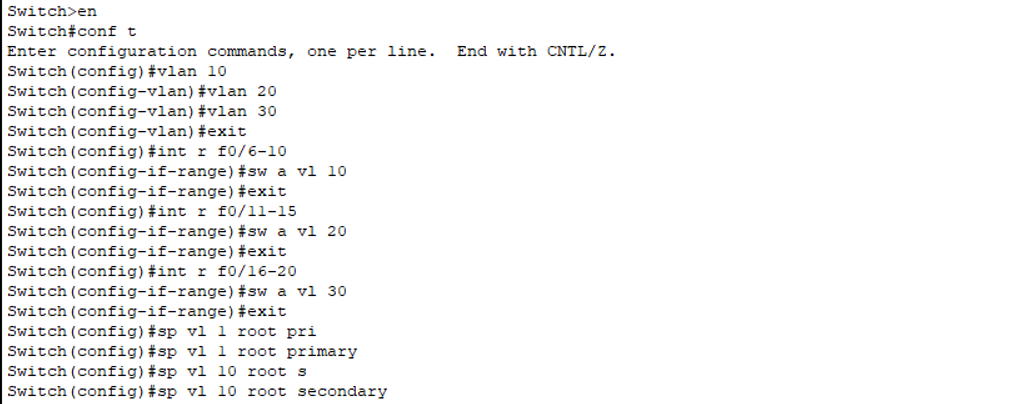

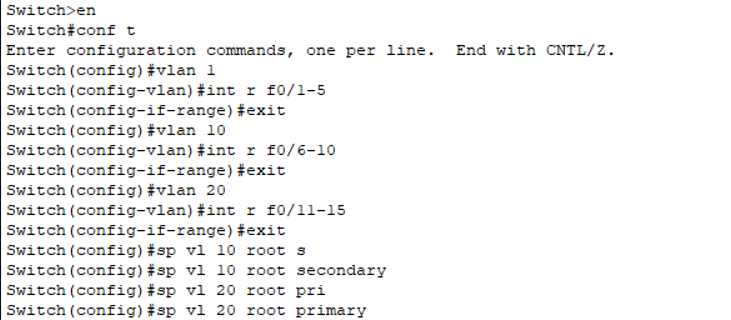

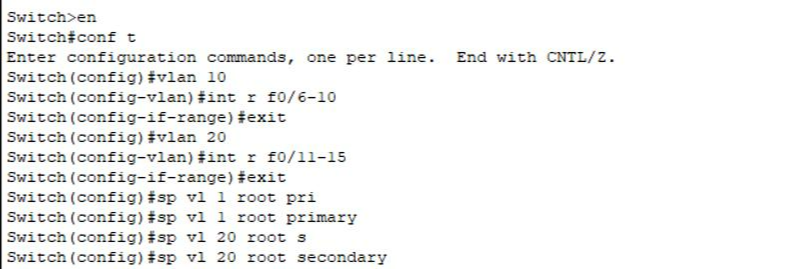

  - Switch29 설정 : vlan 10 Backup Root Bridge, vlan 20 Root Bridge

vlan 생성, port 배치, vlan 10 root secondary, vlan 20 root primary



  - Switch30 설정 : vlan 1 Root Bridge, vlan 20 Backup Root Bridge

vlan 생성, port 배치, vlan 1 root primary, vlan 20 root secondary

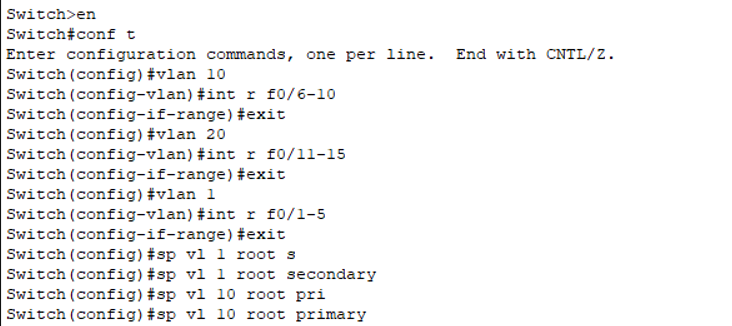

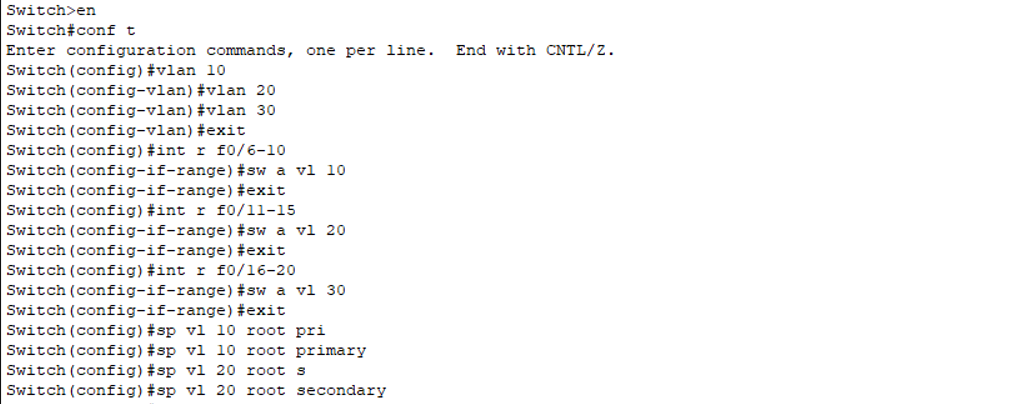

  - Switch31 설정 : vlan 1 Backup Root Bridge, vlan 10 Root Bridge

vlan 생성, port 배치, vlan 1 root secondary, vlan 10 root primary



  - 확인

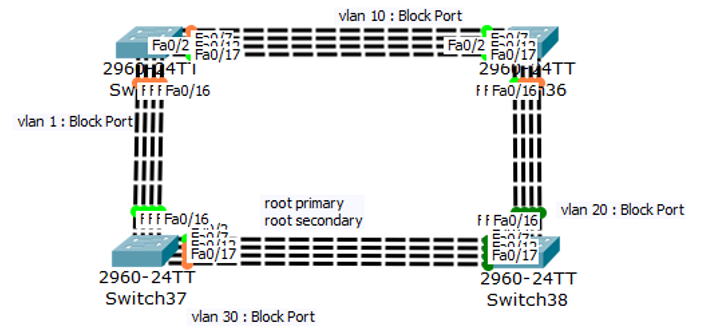

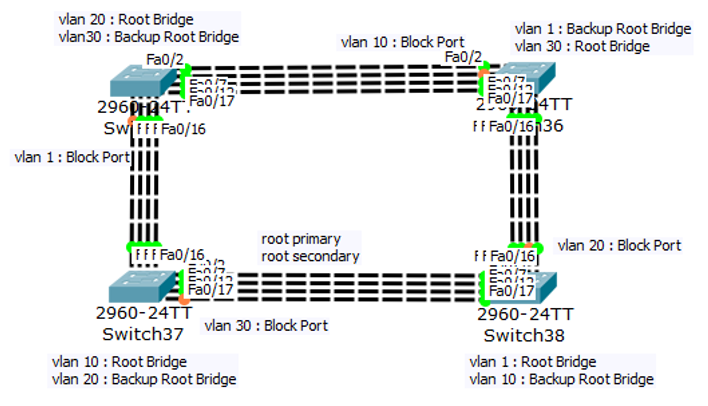

실습 3

  - VLAN 1 : Switch38 Root Bridge, Switch36 Backup Root Bridge

  - VLAN 10 : Switch37 Root Bridge, Switch38 Backup Root Bridge

  - VLAN 20 : Switch35 Root Bridge, Switch37 Backup Root Bridge

  - VLAN 30 : Switch36 Root Bridge, Switch35 Backup Root Bridge

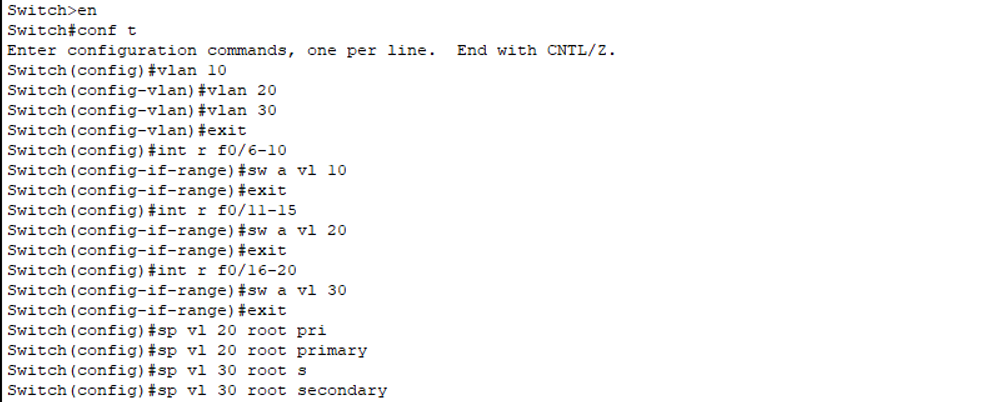

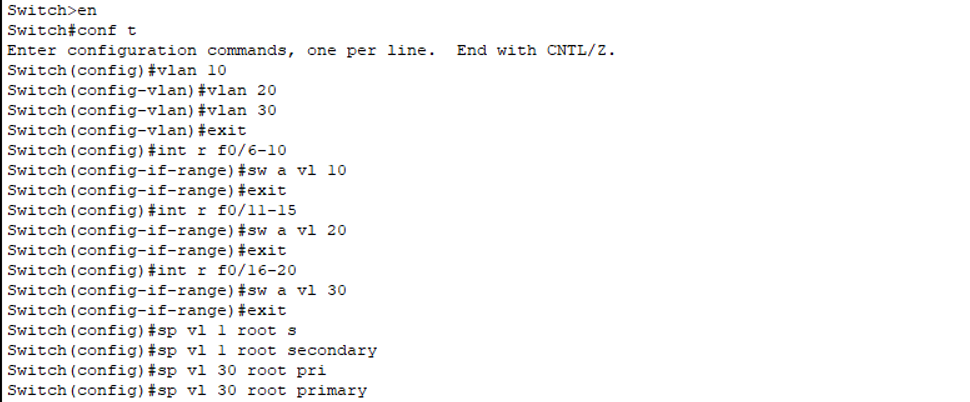

  - Switch35 설정

vlan 20 Root Bridge, vlan 30 Backup Root Bridge



  - Switch36 설정

vlan 1 Backup Root Bridge, vlan 30 Root Bridge



  - Switch37 설정

vlan 10 Root Bridge, vlan 20 Backup Root Bridge



  - Switch38 설정

vlan 1 Root Bridge, vlan 10 Backup Root Bridge



  - 확인

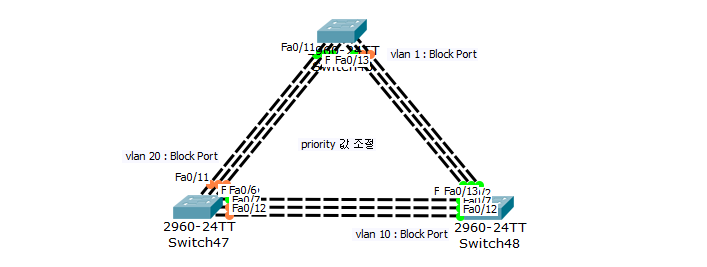

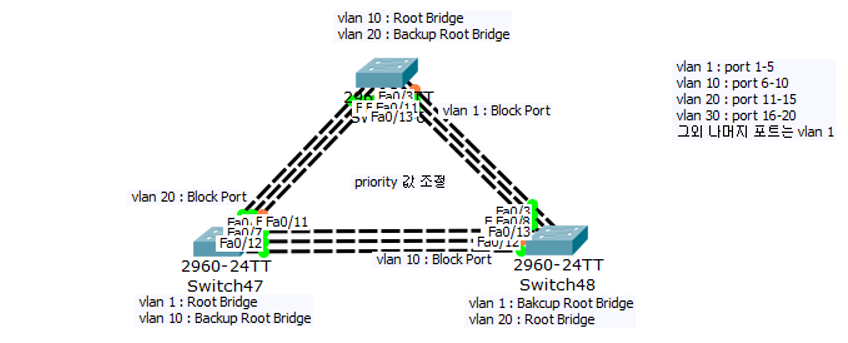

실습 4 - Priority 값 변경

  - VLAN 1 : Switch47 Root Bridge, Switch48 Backup Root Bridge

  - VLAN 10 : Switch46 Root Bridge, Switch47 Backup Root Bridge

  - VLAN 20 : Switch48 Root Bridge, Switch46 Backup Root Bridge

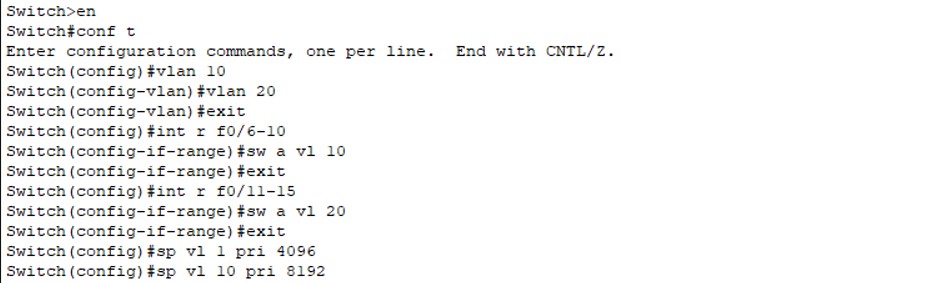

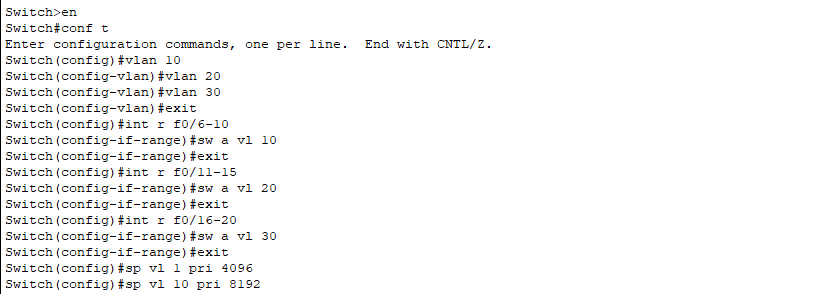

  - Switch46 설정

vlan 10 priority 4096, vlan 20 priority 8192



  - Switch47 설정

vlan 1 priority 4096, vlan 10 priority 8192

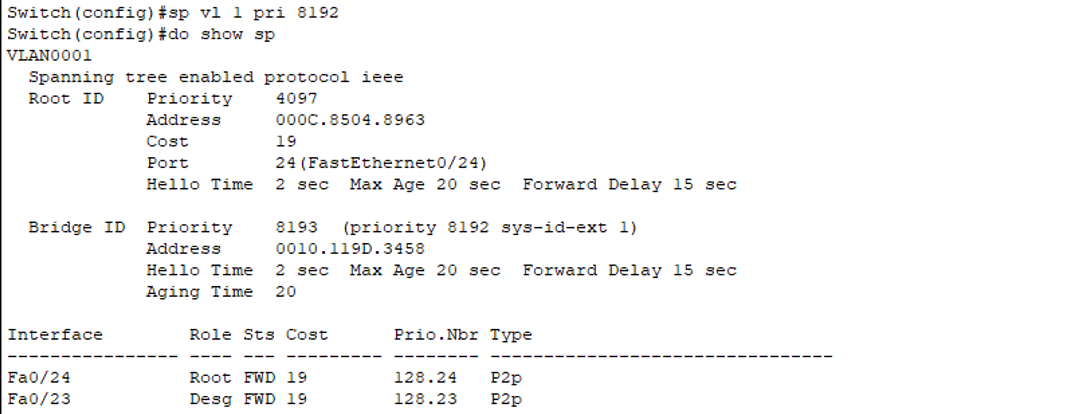

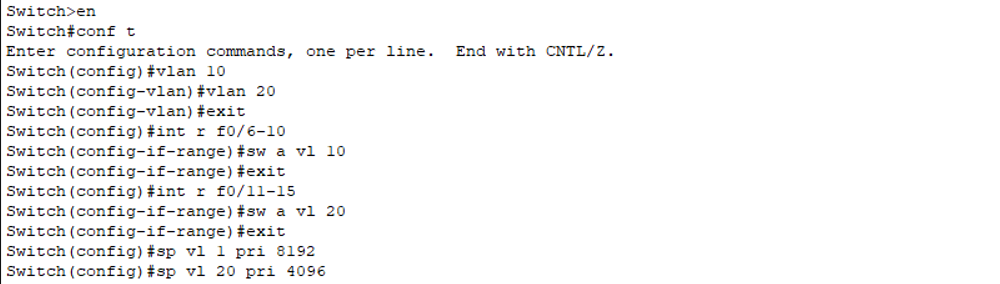

  - Switch48 설정

vlan 1 priority 8192, vlan 20 priority 4096



  - 확인

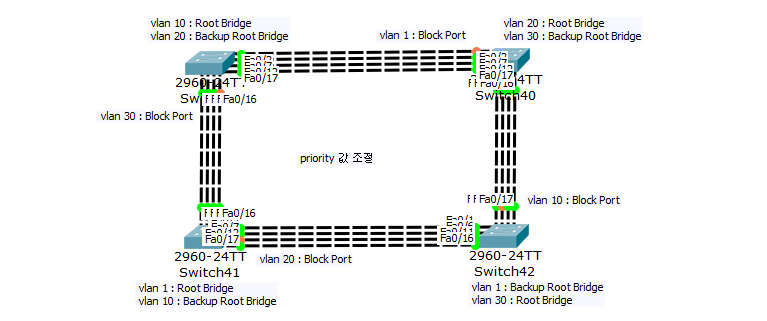

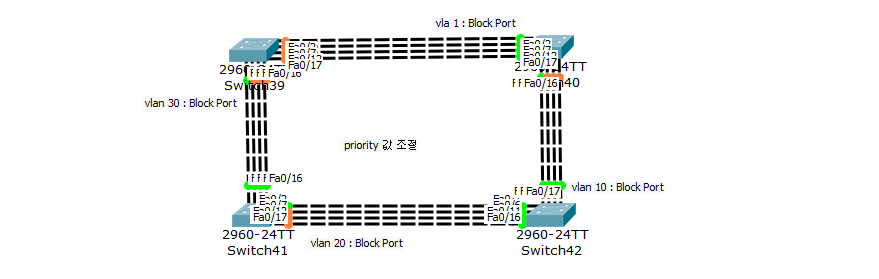

실습 5

  - VLAN 1 : Switch41 Root Bridge, Switch42 Backup Root Bridge

  - VLAN 10 : Switch39 Root Bridge, Switch41 Backup Root Bridge

  - VLAN 20 : Switch40 Root Bridge, Switch39 Backup Root Bridge

  - VLAN 30 : Switch42 Root Bridge, Switch40 Backup Root Bridge

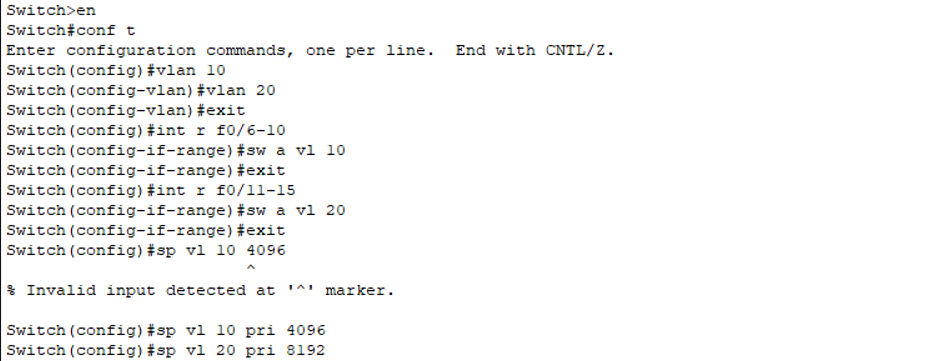

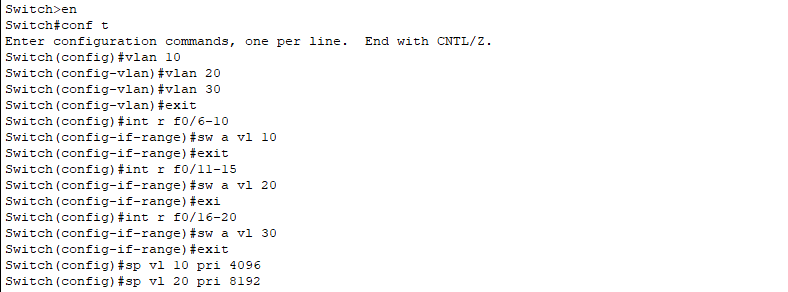

- Switch39  설정

vlan 10 priority 4096, vlan 20 priority 8192

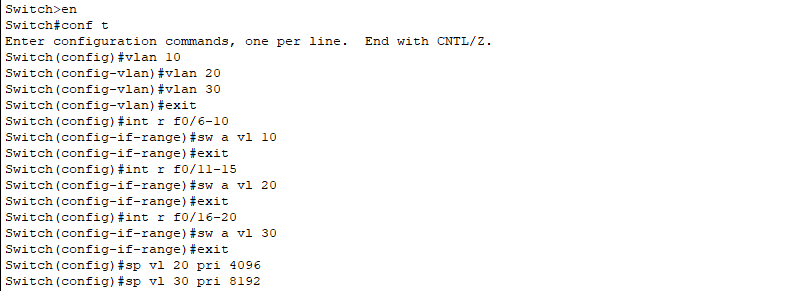

  - Switch40 설정

vlan 20 priority 4096, vlan 30 pri 8192



  - Switch41 설정

vlan 1 priority 4096, vlan 10 priority 8192

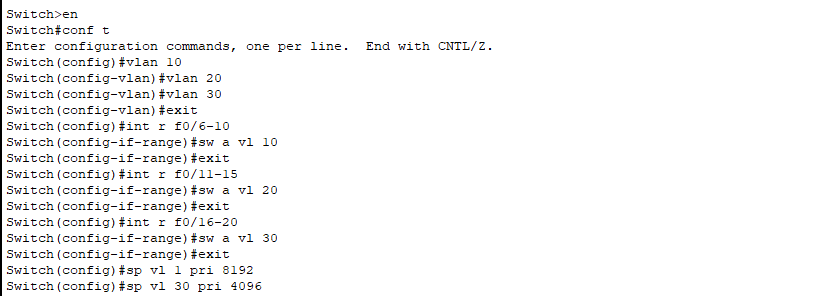

  - Switch42 설정

vlan 1 priority 8192, vlan 30 priority 4096



  - 확인
