[48] Network - Packet Tracer | EIGRP

(1) EIGRP

(2) 서버 서비스 설정

---

1. EIGRP

1. Routing Protocol
2. Cisco 전용
3. 인접 라우터와 네이버관계 형성
4. 네이버 관계 성립한 라우터간에 라우팅 업데이트 실시
5. 토폴로지에 변화가 있는 경우에만 업데이트 즉시 실시
6. ICP
7. Advanced Distance Vector
8. Classless Routing Protocol

주의
1. 동일한 AS 사용
2. co auto-summary 명령어 이용





<실습 1>

  - EIGRP 설정

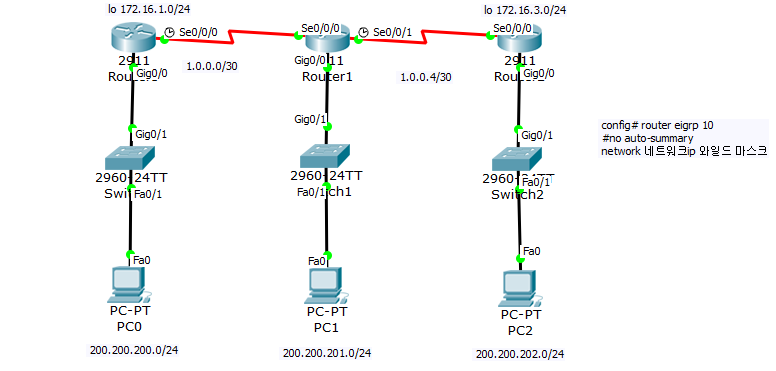

구성도





  - Router 기본 설정

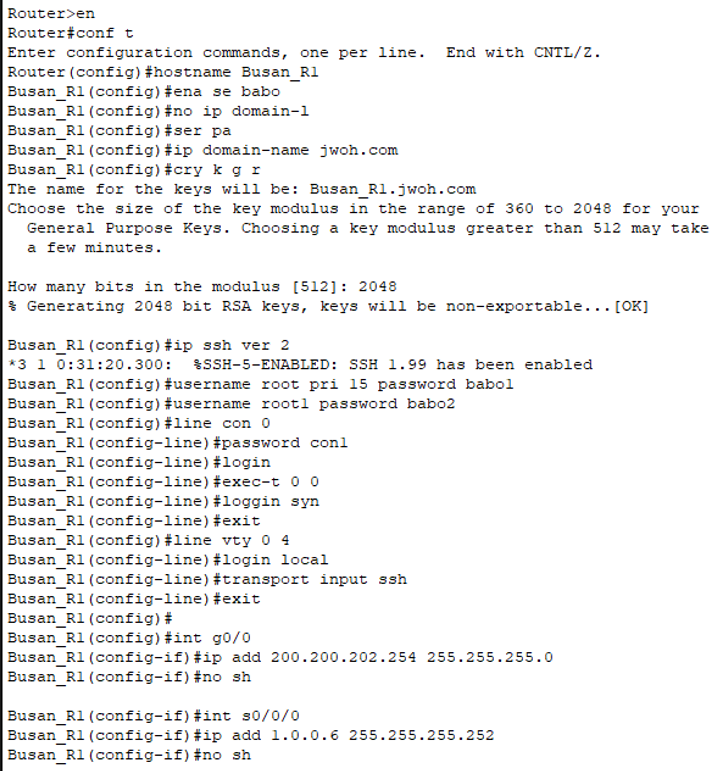

왼쪽 라우터 기본 설정 및 ssh 설정

가운데 라우터 기본 설정 및 ssh 설정

오른쪽 라우터 기본 설정 및 ssh 설정

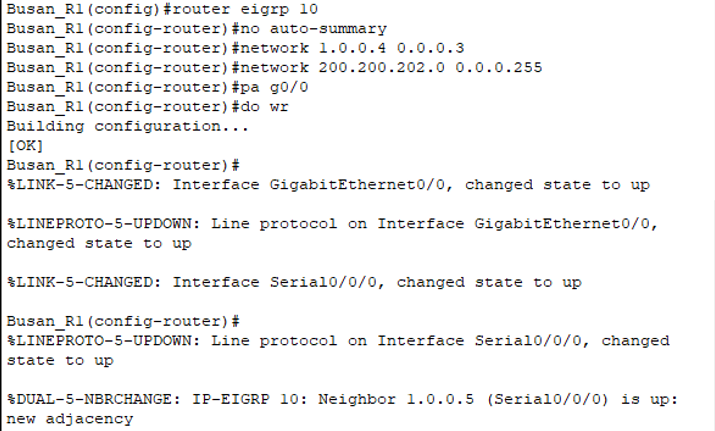

  - EIGRP 설정

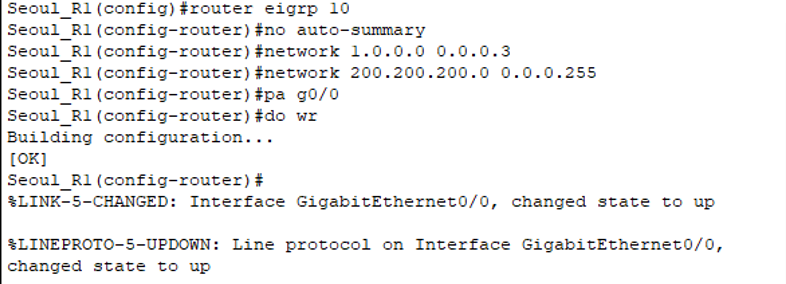

왼쪽 라우터 eigrp 설정

가운데 라우터 eigrp 설정

오른쪽 라우터 eigrp 설정

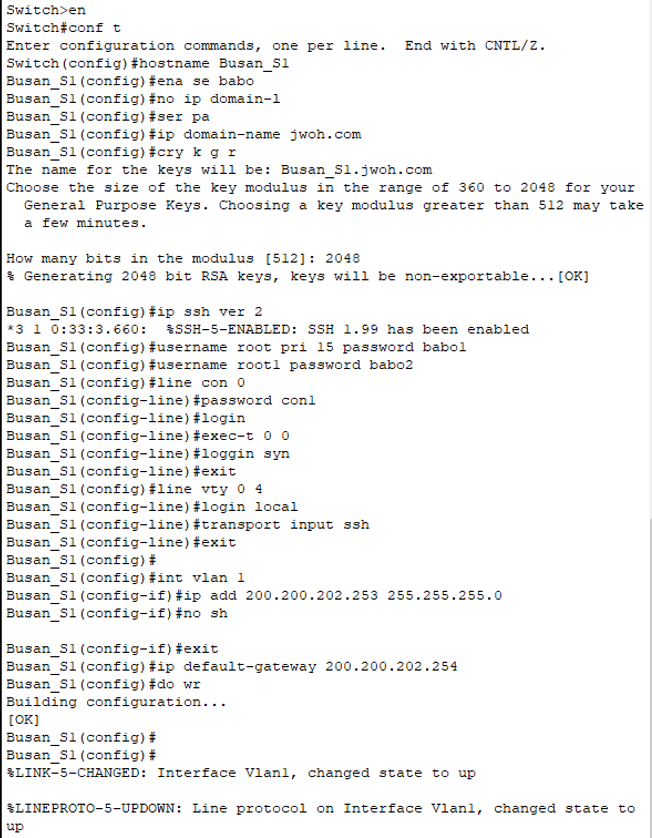

- Switch 설정

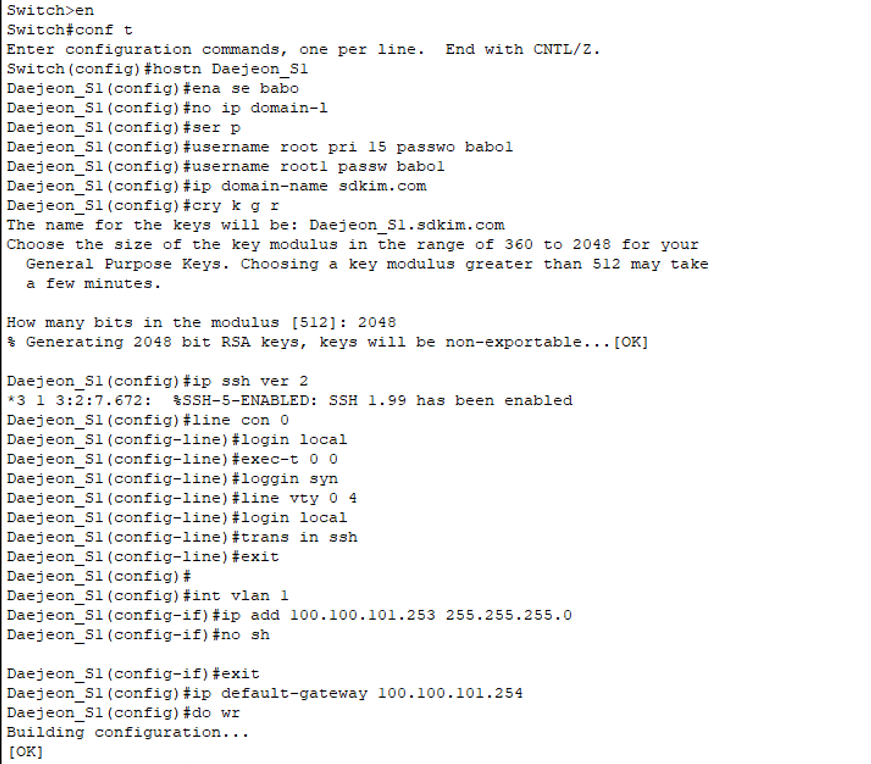

왼쪽 스위치 설정

가운데 스위치 설정

오른쪽 스위치 설정

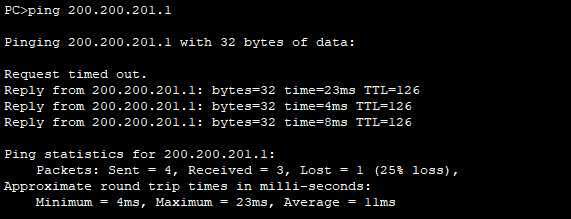

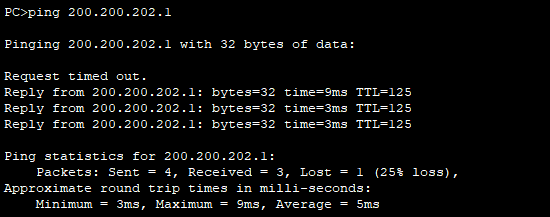

  - Ping test

200.200.200.1에서 진행

200.200.200.1에서 진행



---



<실습 2>

  - EIGRP, OSPF 설정

구성도





  - 라우터 기본 설정

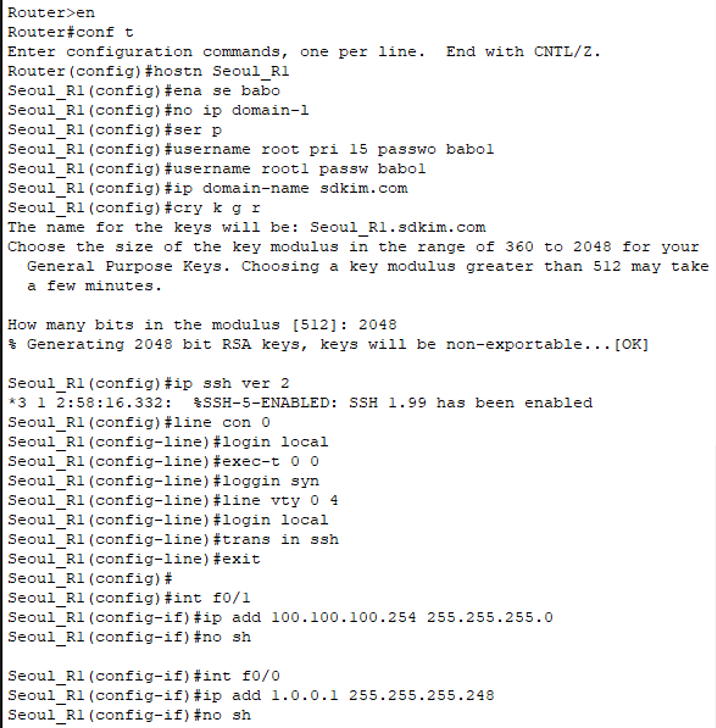

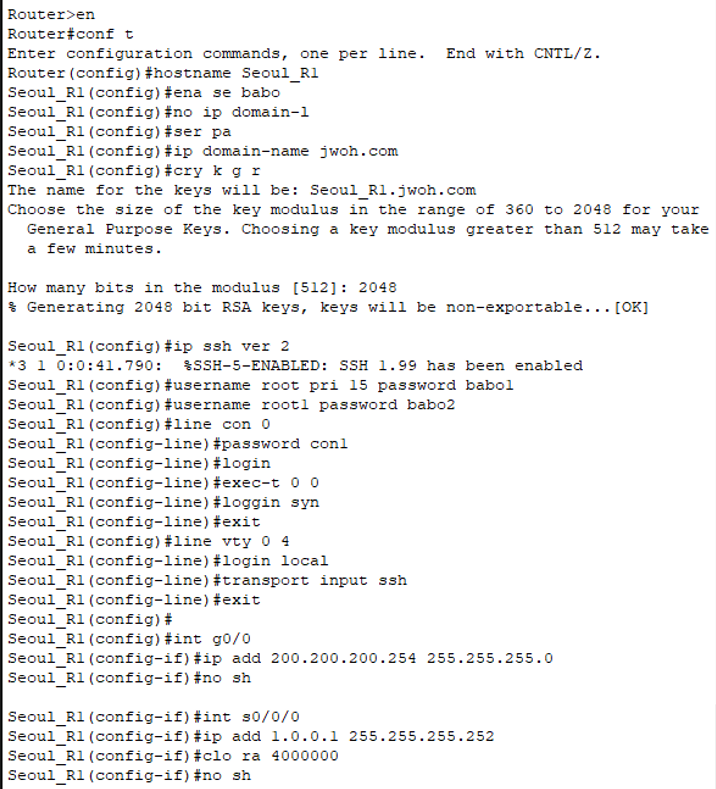

왼쪽 라우터(Seoul)

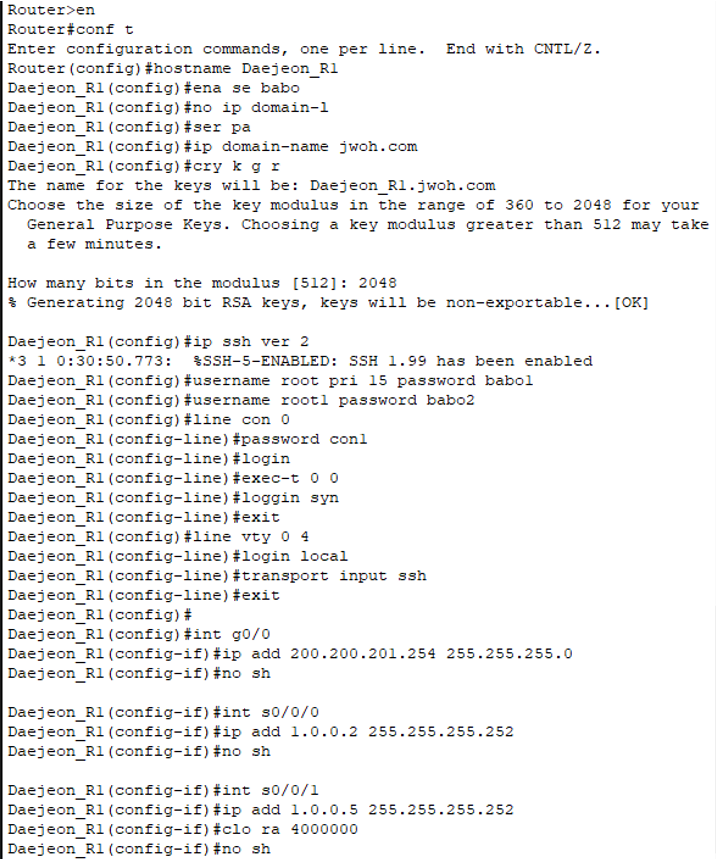

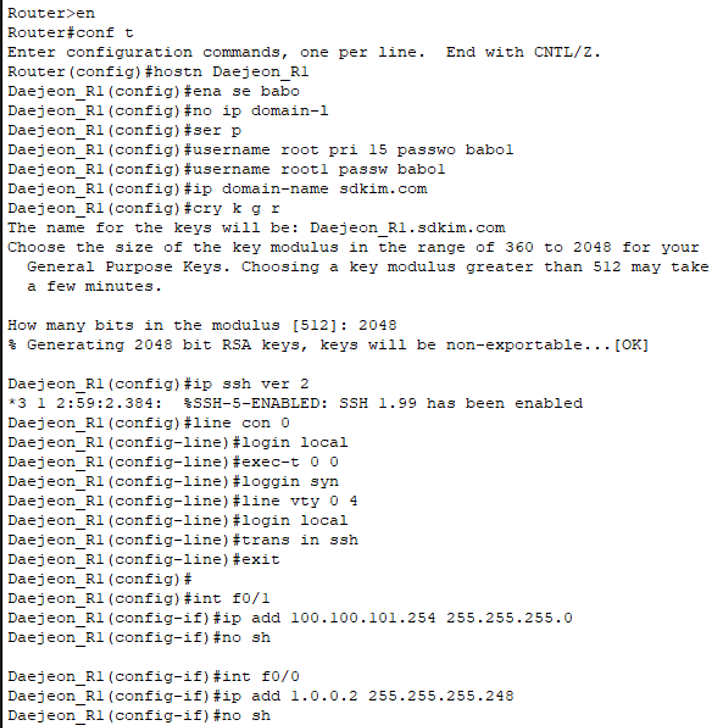

위쪽 라우터(Daejeon)

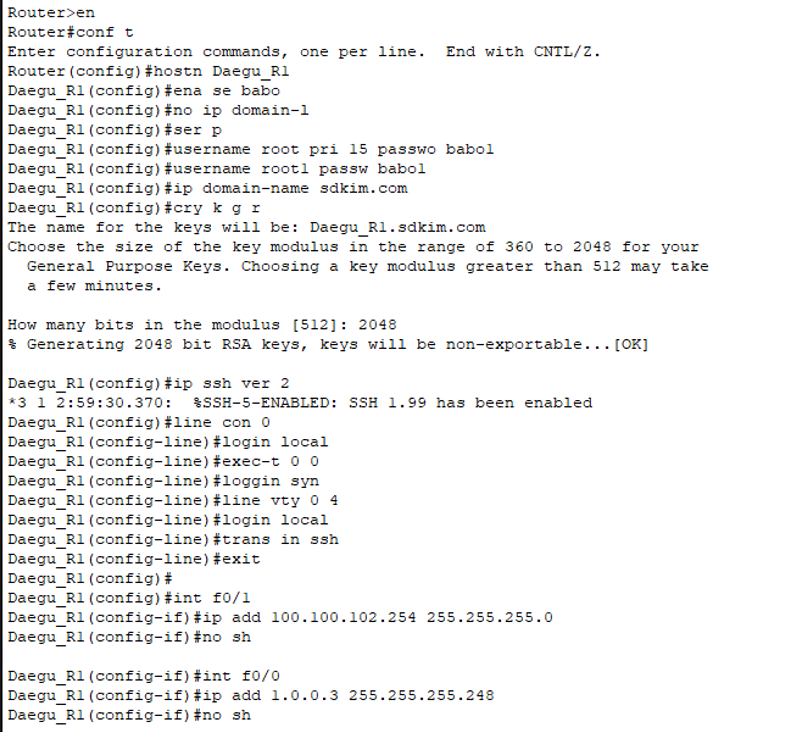

오른쪽 라우터(Daegu)

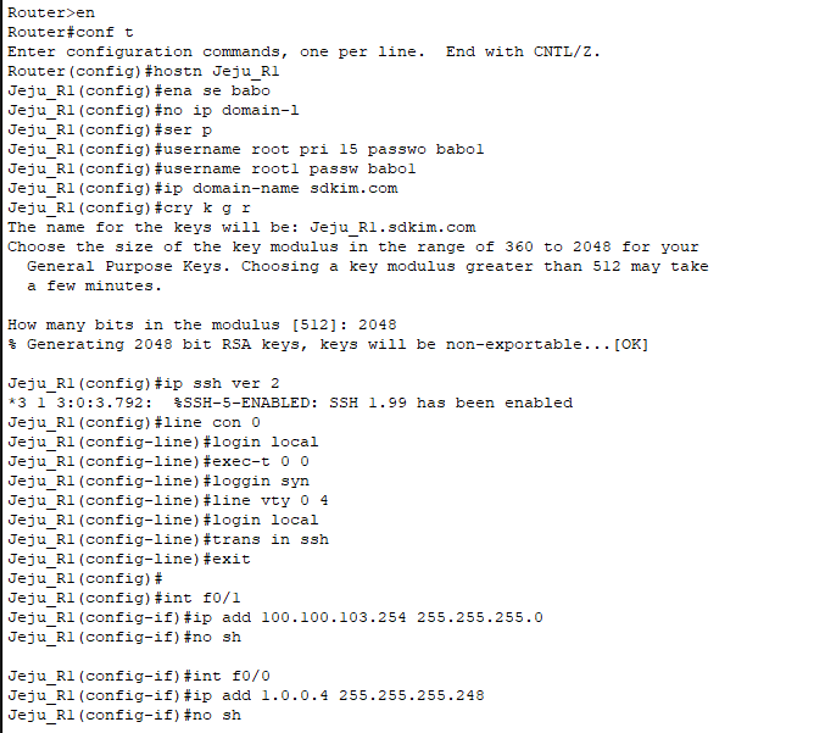

아래쪽 라우터(Jeju)



  - EIGPR, OSPF 설정

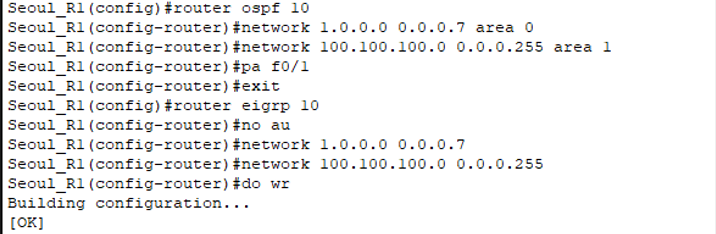

Seoul Router

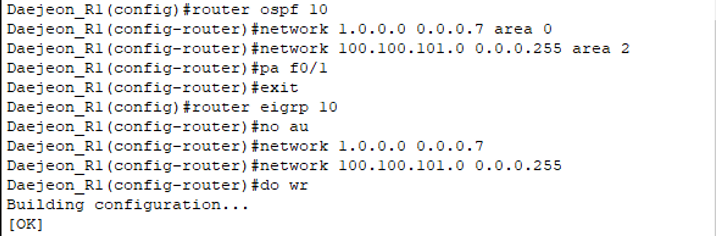

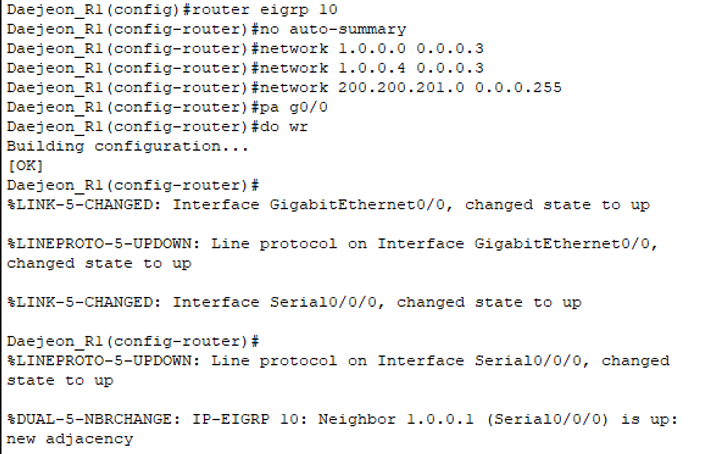

Daejeon Router

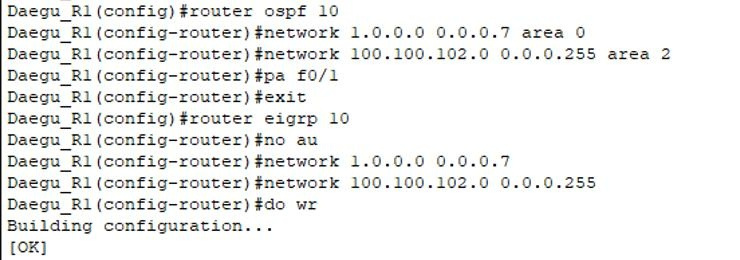

Daegu Router

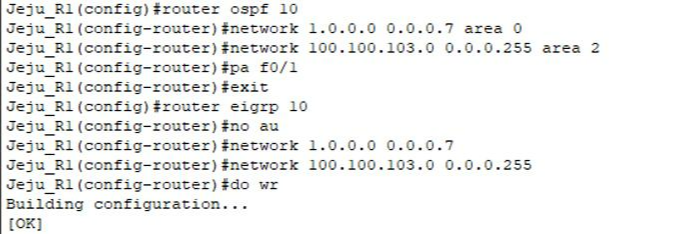

Jeju Router



  - Switch 설정

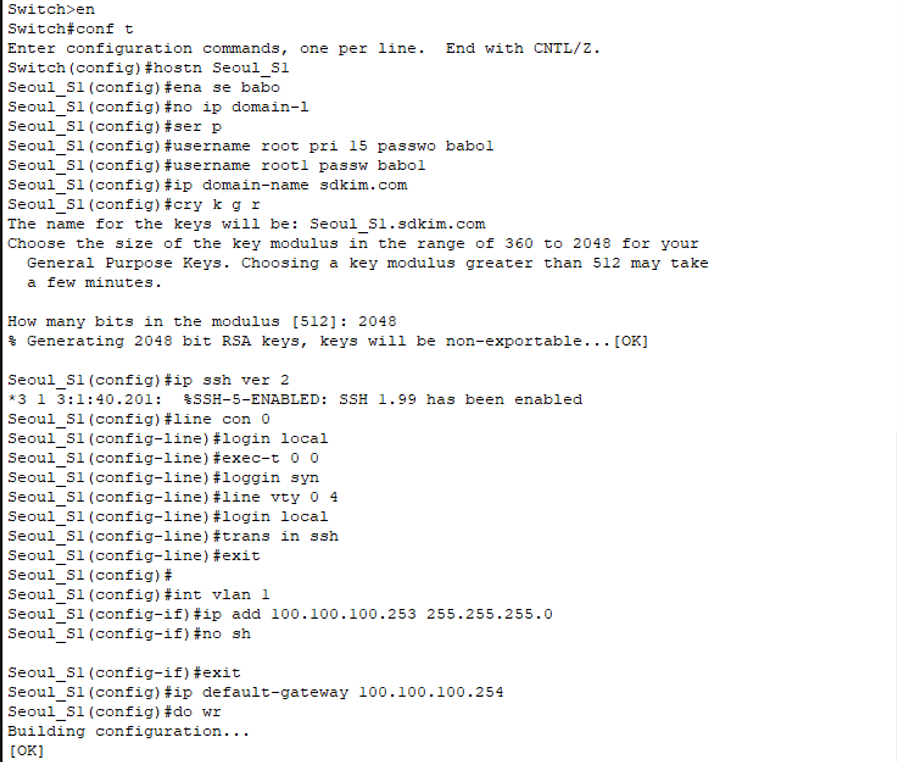

Seoul Switch

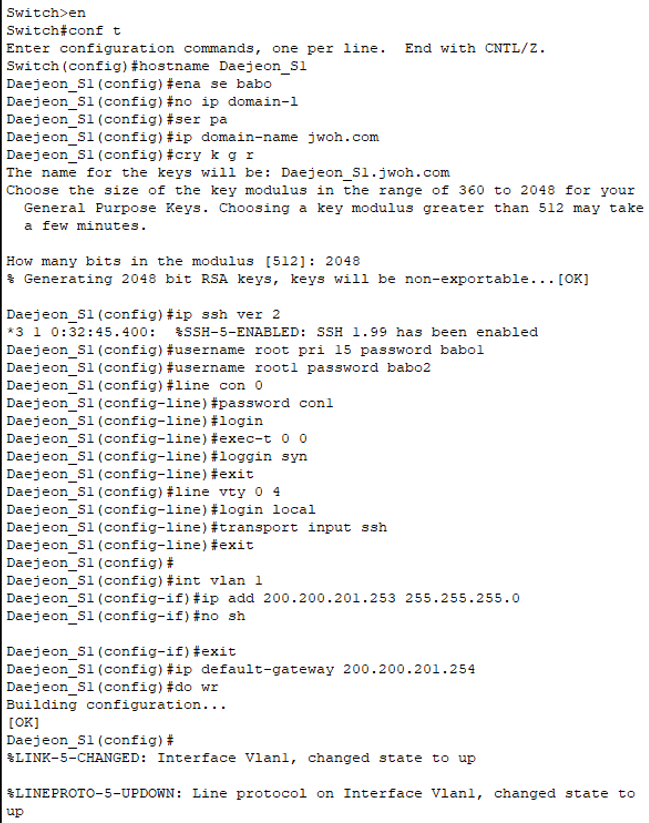

Daejeon Switch

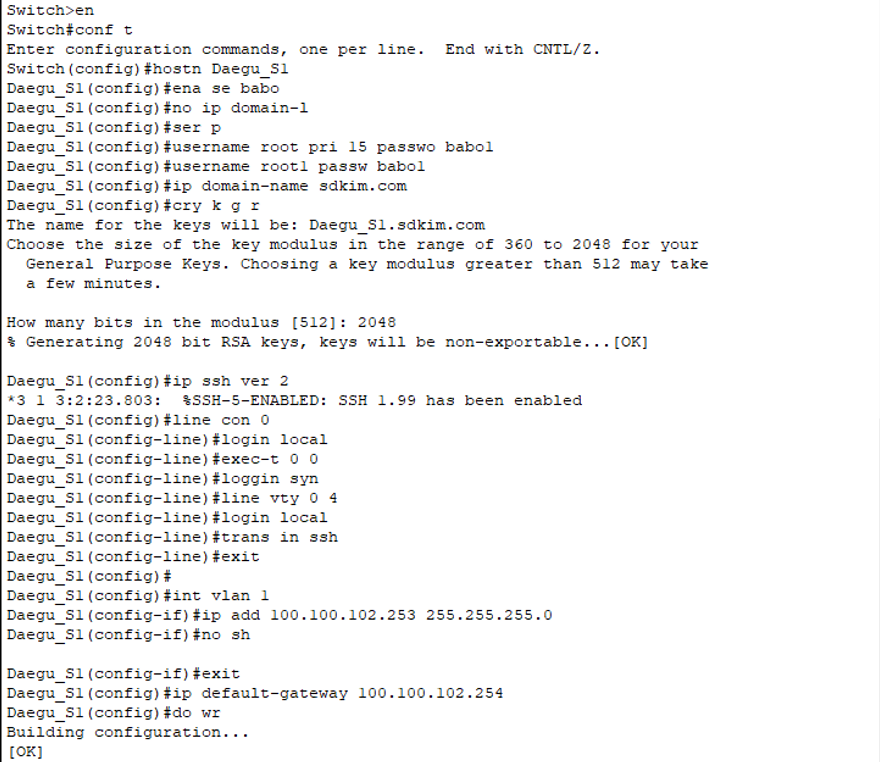

Daegu Switch

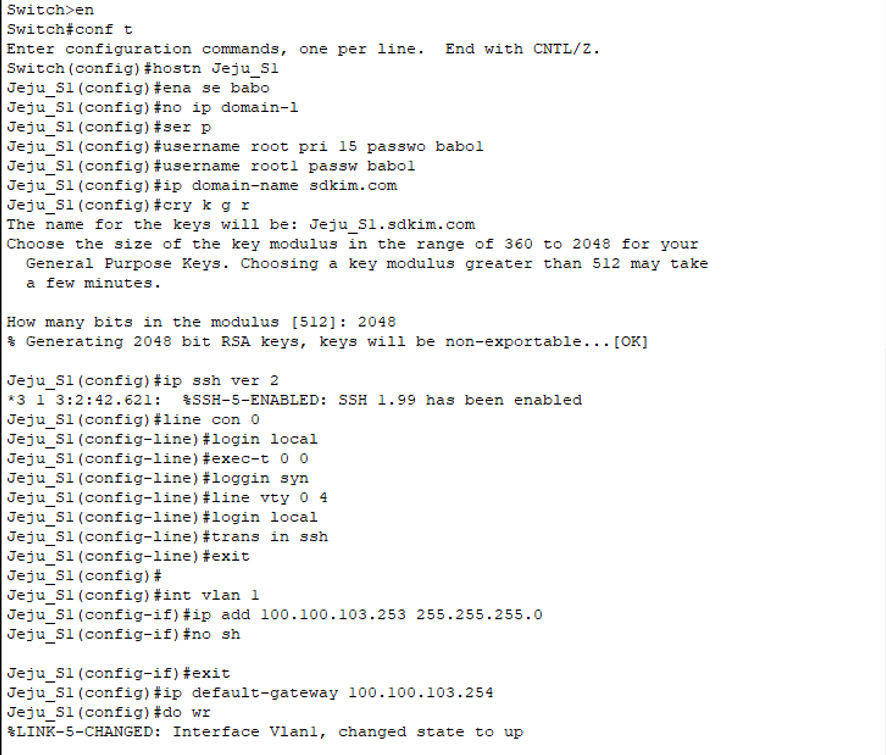

Jeju Switch

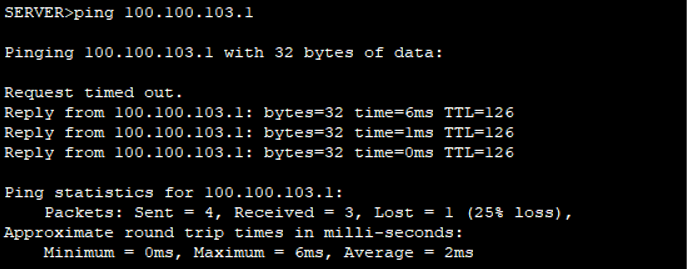

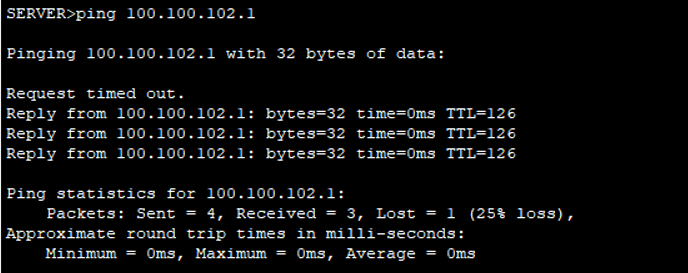

  - Ping test

100.100.100.1에서 진행

100.100.100.1에서 진행

100.100.100.1에서 진행





---



2. 서버 서비스 설정

  - DNS 설정

DNS 서버 설정

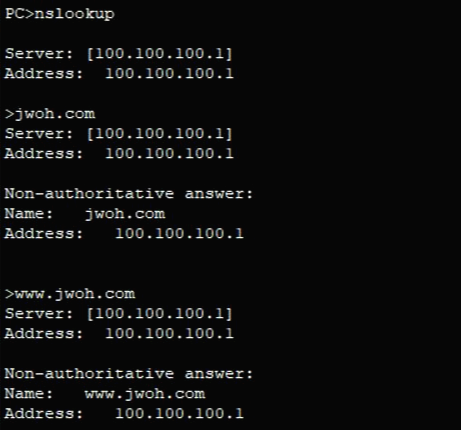

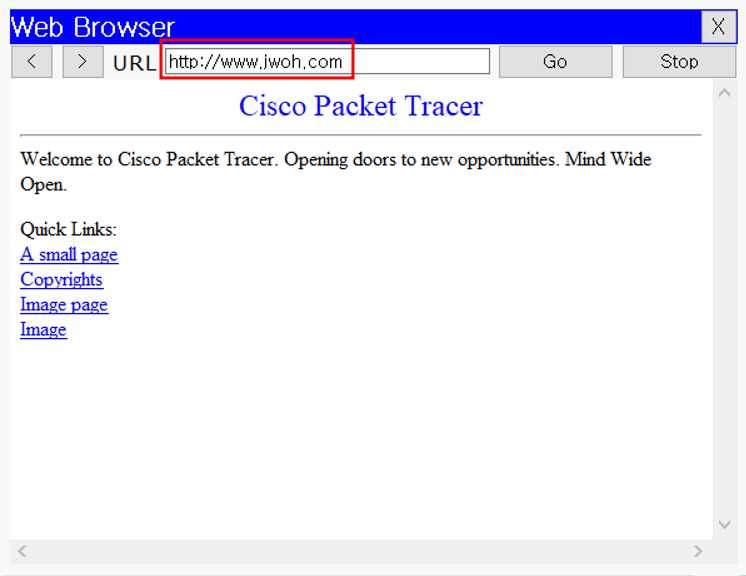

확인



  - DHCP 설정

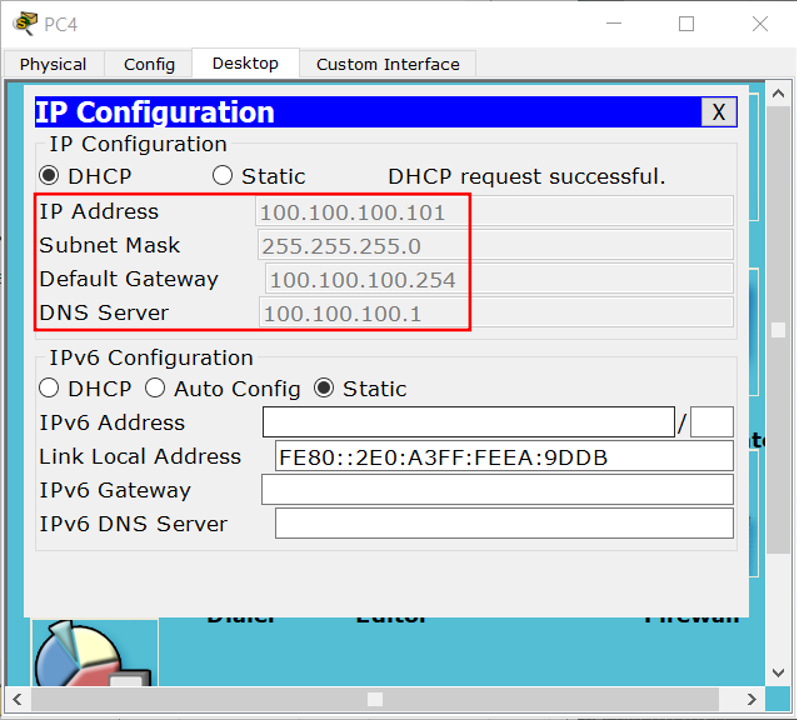

DHCP 설정 후 확인

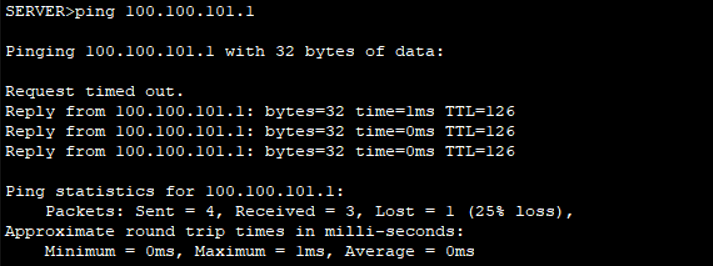

  - 다른 네트워크 대역에도 서비스 설정

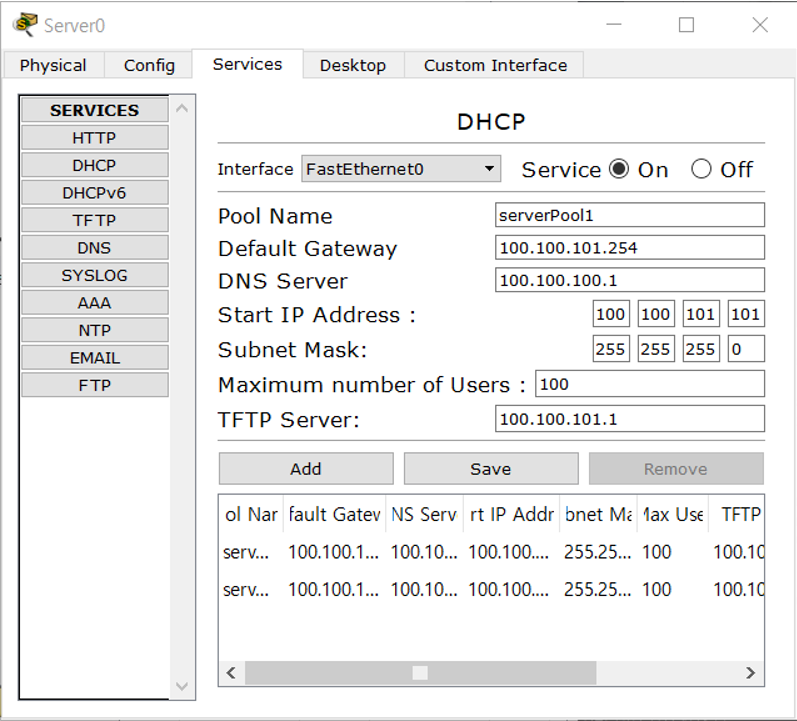

100.100.101.0 네트워크 설정

  - DHCP 릴레이 에이전트 기능 : DHCP는 다른 네트워크를 넘어갈 수 없어서 라우터의 도움을 받아야함

해당 대역의 인터페이스에서 ip helper address로 dhcp 서버의 위치 공유

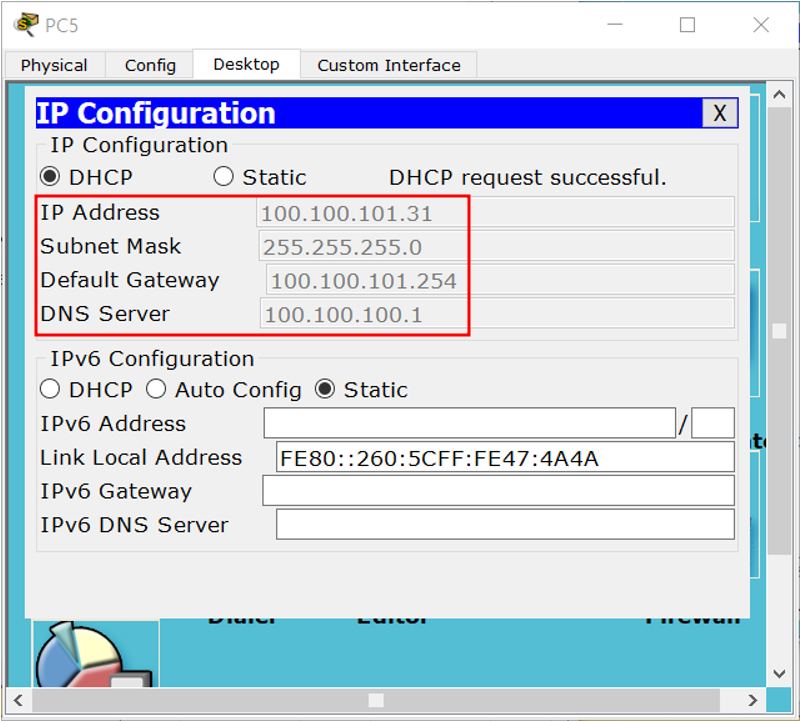

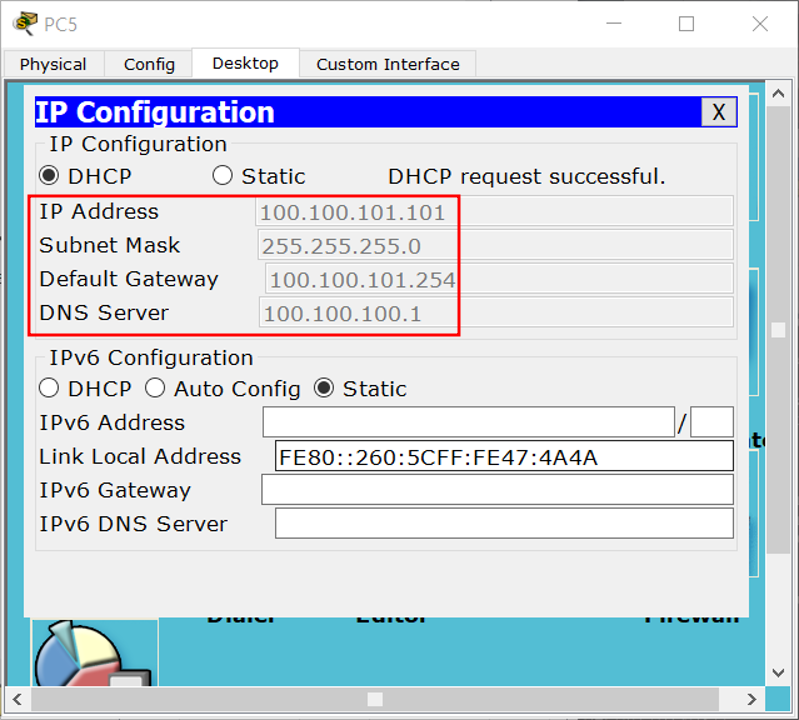

DHCP에서 IP 받아오기



  - Router에서 DHCP 설정

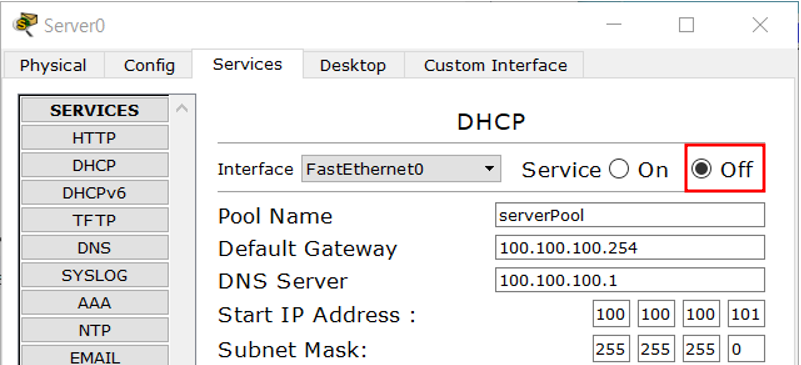

DHCP off

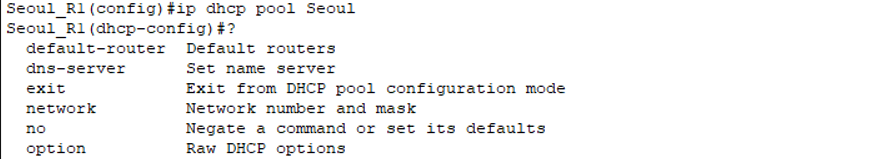

  - Seoul Pool 생성

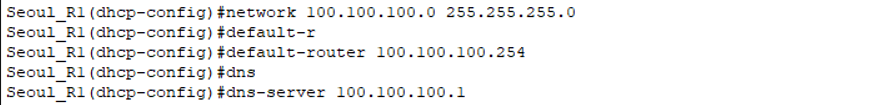

  - 네트워크ID, DG, DNS 설정



  - 제외 주소 설정



  - 확인

설정 확인 가능



  - DHCP 릴레이 에이전트 설정

각 라우터에서 이전에 설정한 릴레이 에이전트 삭제 후 다시 설정

설정 적용 확인



  - FTP 설정

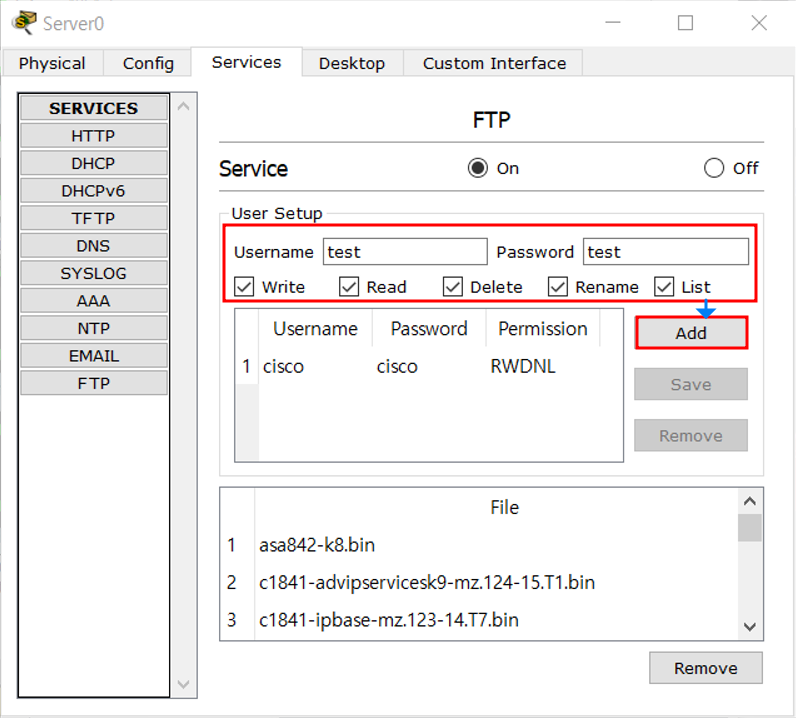

 - username, password, 권한 설정

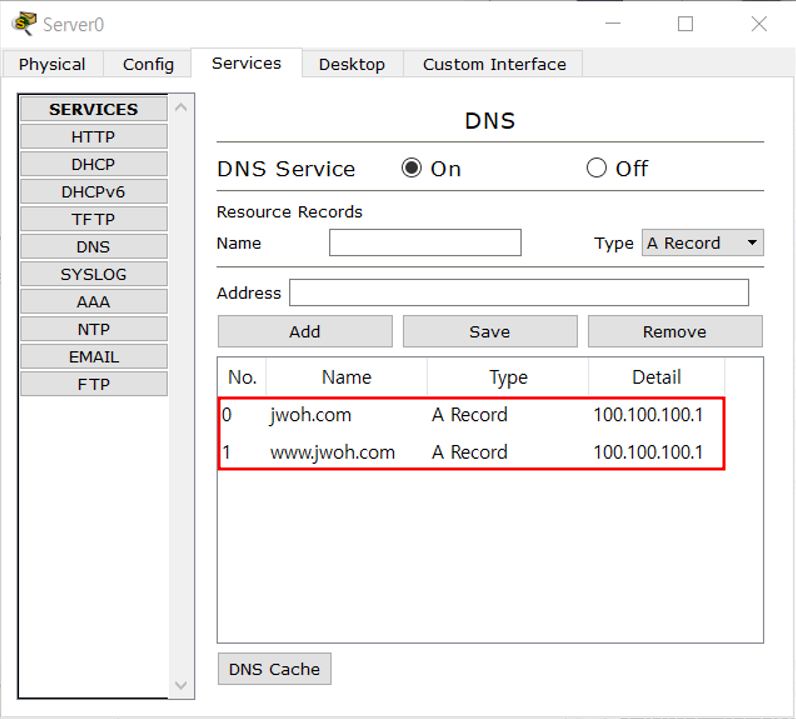

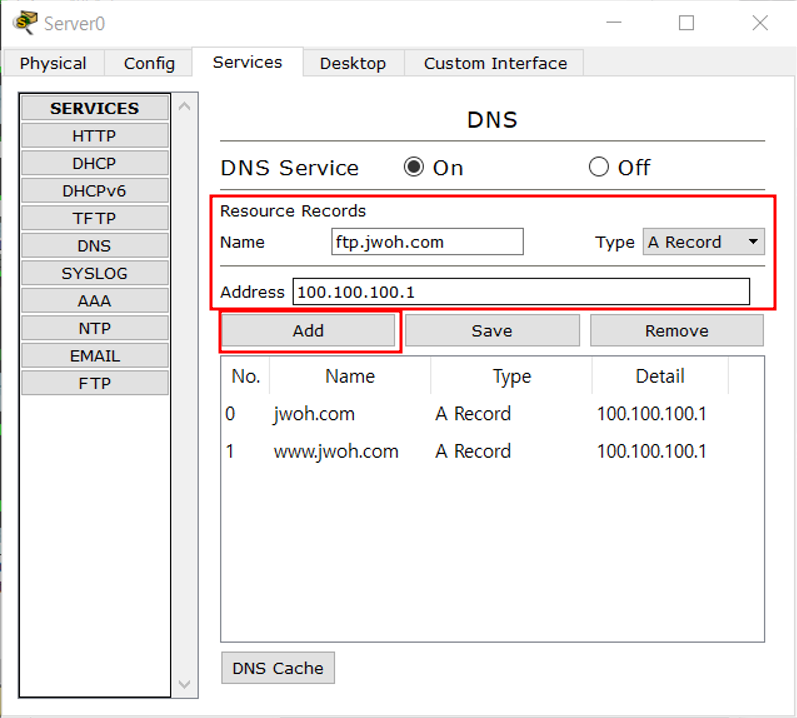

  - DNS에 ftp 설정 추가

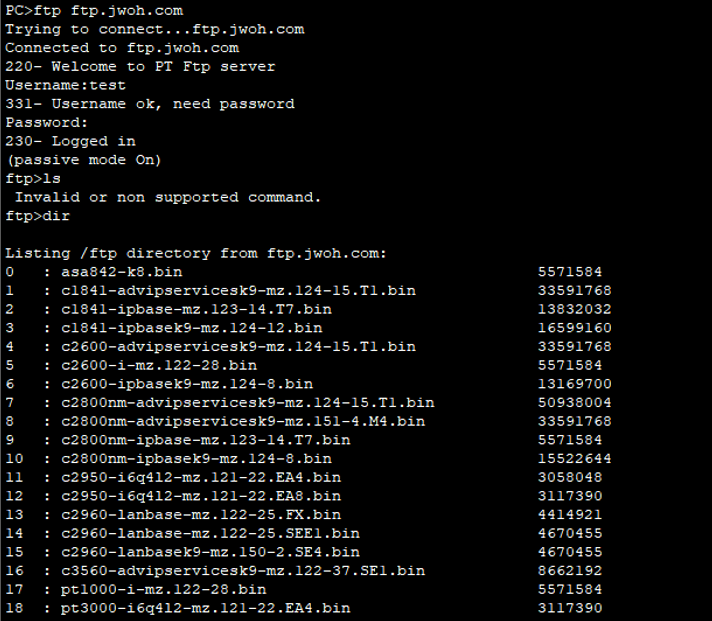

  - FTP 확인

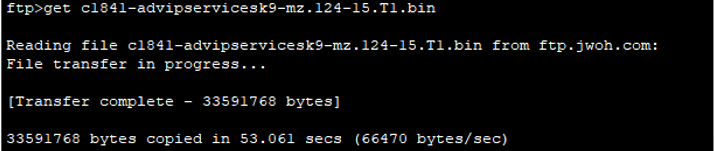

  - get 명령어로 파일 받기



  - MAIL 설정

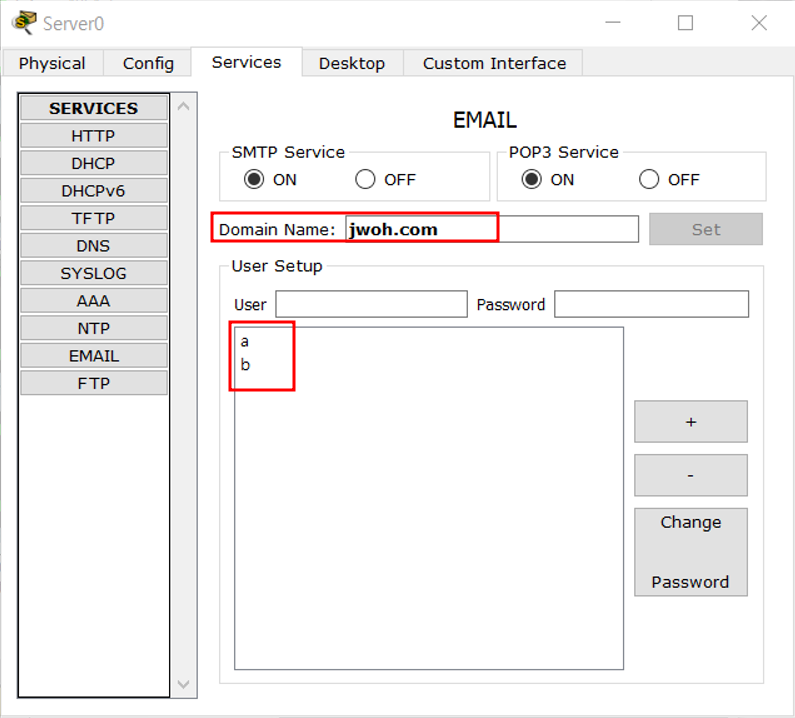

도메인 입력, 사용자 생성

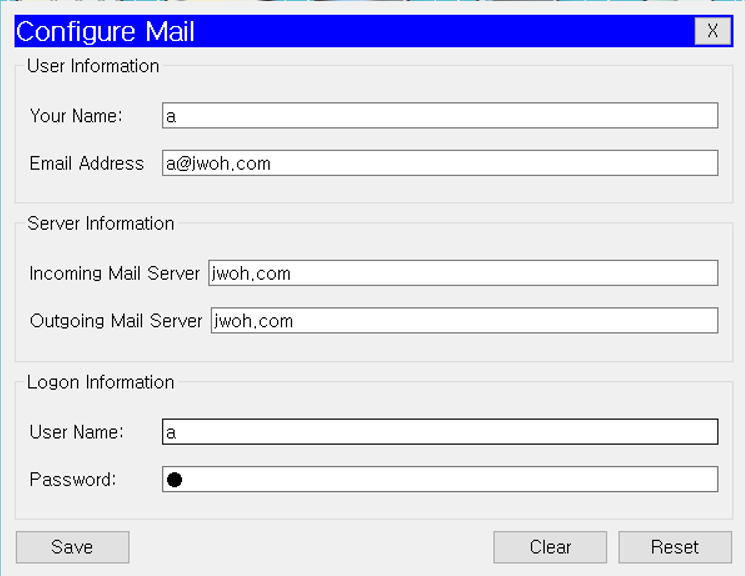

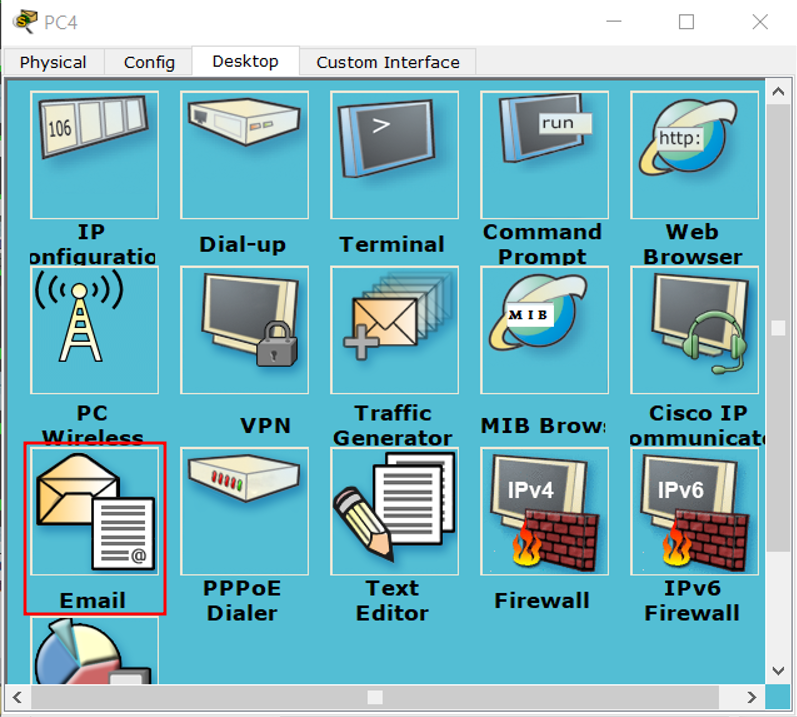

Email 계정 추가

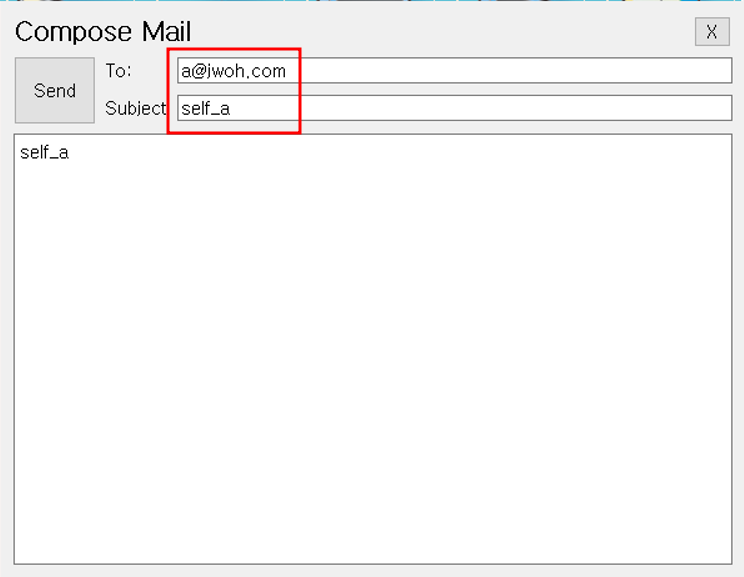

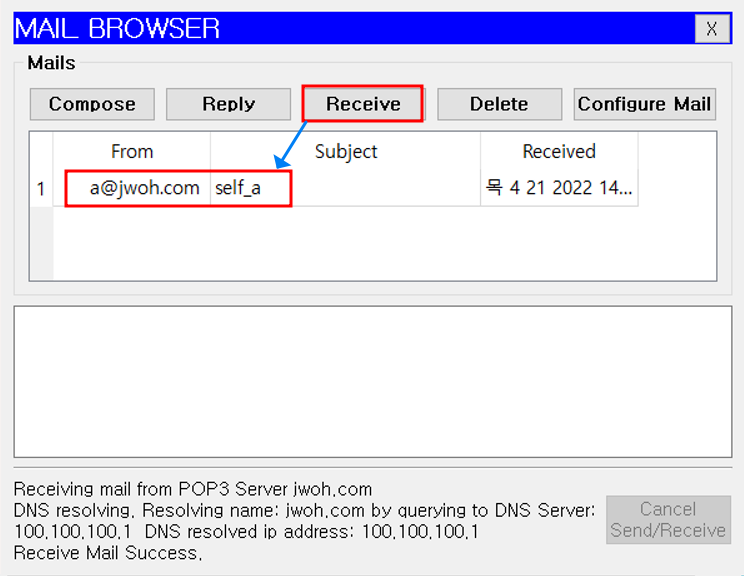

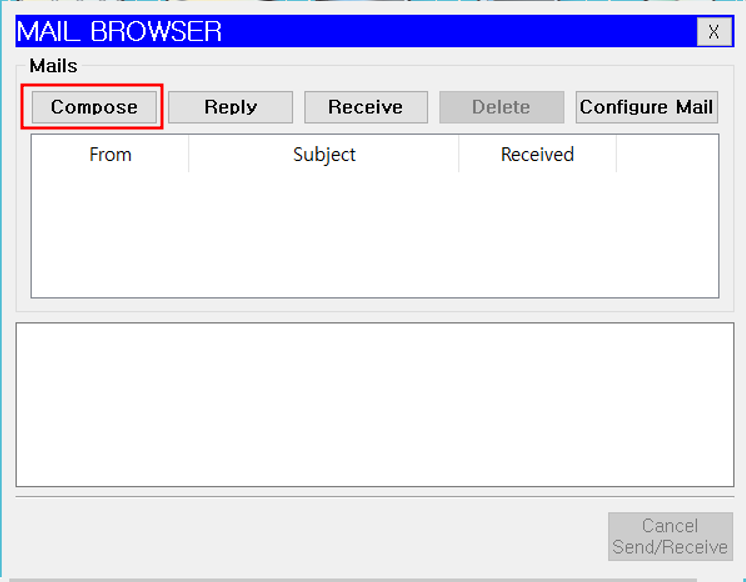

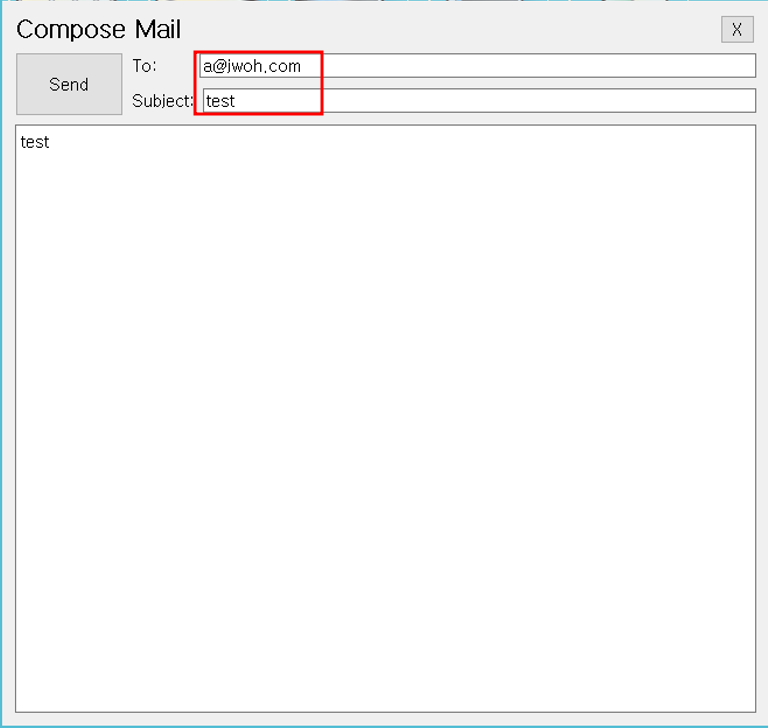

스스로에게 메일 보내서 확인

메일 수신 확인 가능

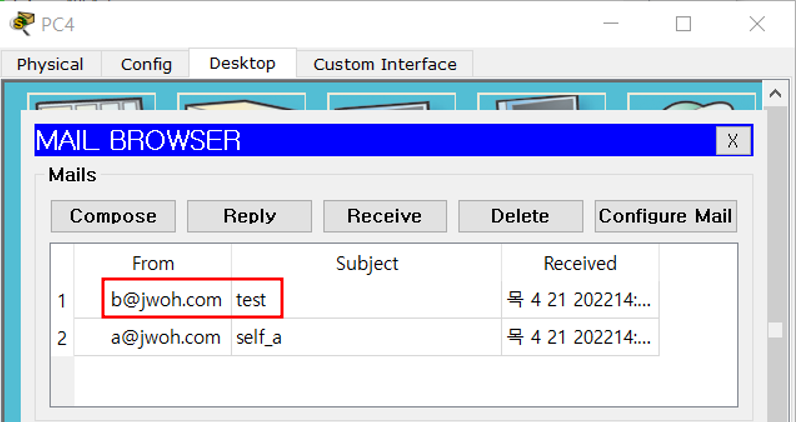

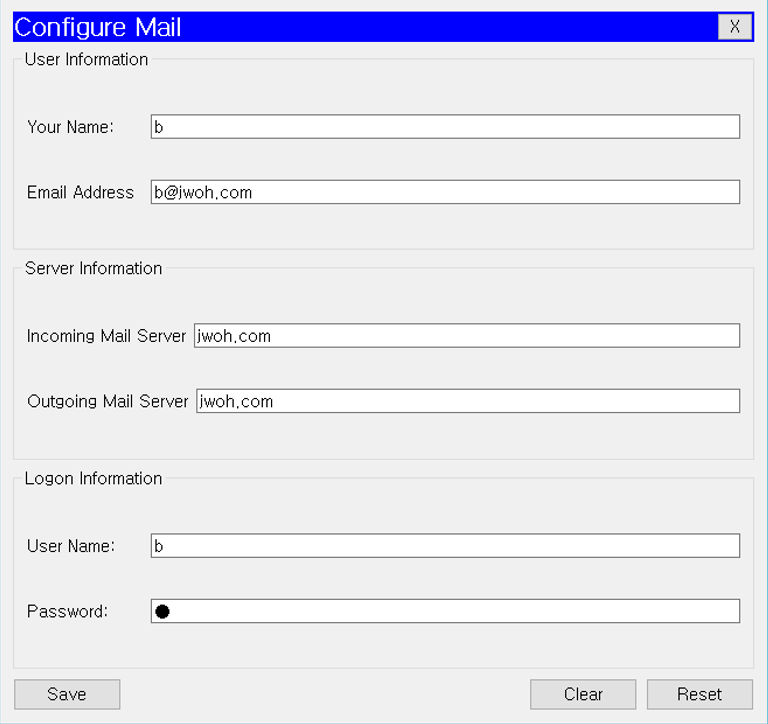

다른 PC에 사용자 b 생성 후 a에게 메일 전송

메인 수신 확인 가능
